吭哧吭哧，小象来啦！！！
今天给你们带来了雨滴的制作技巧哦
从很小的时候就知道，雨滴的形状是流线型，在下落的过程中可以使阻力保持最小。但是在查阅各种资料后却鲜有发现对雨滴外形较深入的描述，抱着为雨滴找到真实外形的愿望开始本次的探索之旅。

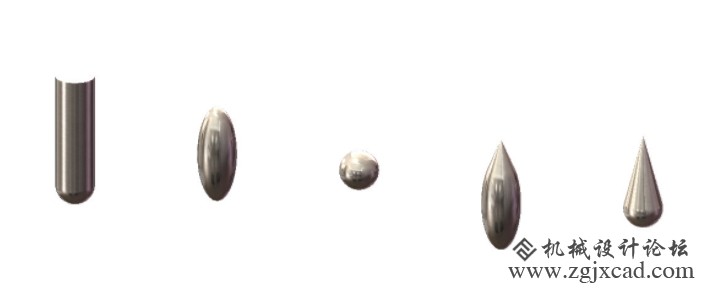

首先，采用solidworks对猜想雨滴的外形进行了建模。如下所示：

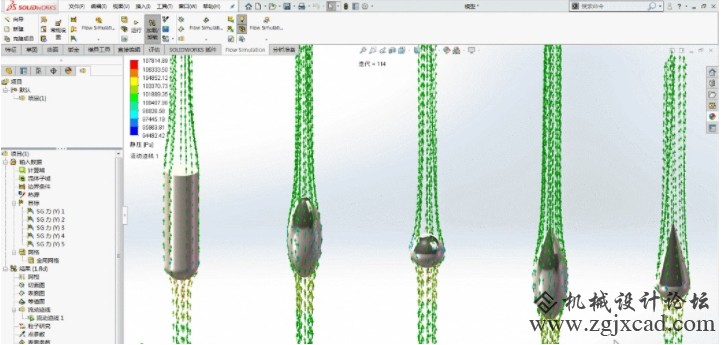

其次，采用SOLIDWORKS Flow Simulation进行设置，分析每个形状下的模型阻力情况。其中阻力最小的模型便认定为和真实的雨滴外形最接近。

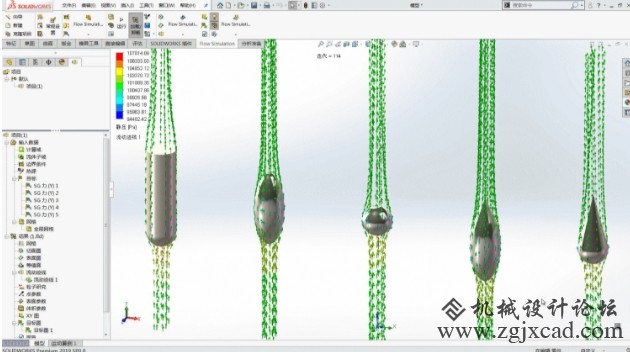

从定性的结果看下图，左向右数第2、4、5个模型流动迹线较平顺，拥有较好的流体效果。
通过目标图，可以查看定量的结果。左向右数第2个模型在Y轴方向阻力为0.111N，第4个模型在Y轴方向阻力为0.107。
由此可见，第4个模型的外形应该更接近于真实的水滴形状。
灵感来源于生活，你有什么好的想法也可以使用软件工具来验证，本期详细操作过程请查看以下视频。
https://v.qq.com/x/page/j0899w30xl4.html
