AP1084K33G-13方框图

hzwsd123

　　AP1084是一种具有5.0A输出电流能力的低压差正调或固定模式调节器。该产品专门为低压集成电路应用（如高速总线终端和低电流3.3V逻辑电源）提供良好的调节电源。AP1084也非常适合其他应用程序，如VGA卡。AP1084保证在满负荷电流下的电压降低于1.4V，因此它是提供1.25至3.3V、4.7至12V良好调节输出的理想选择输入电源。
　　满载电流下最大1.4V电压降
　　内置热关机
　　输出电流限制
　　可调输出电压或固定1.5 V、1.8 V、2.5 V、3.3 V、5.0 V
　　快速瞬态响应
　　良好的噪声抑制
　　无铅包装：TO252-3L、TO263-3L和TO220-3L
　　TO252-3L：提供“绿色”模塑料（无BR、SB）（注1）
　　无铅表面处理/RoHS符合无铅产品（注2）

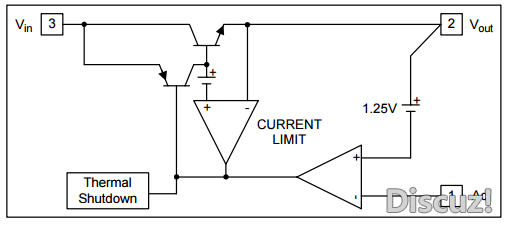

　AP1084K33G-13方框图：

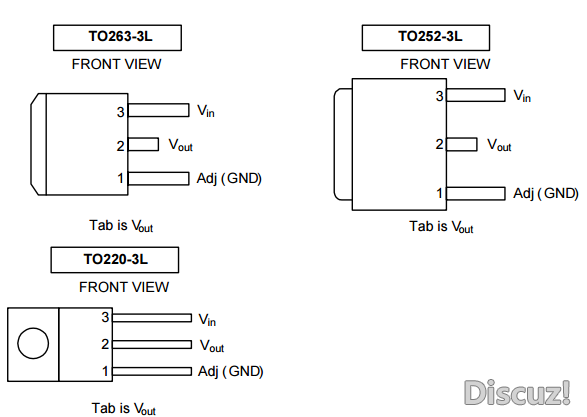

　　引脚分配：


　　绝对最大额定值：
　　直流电源电压：-0.3至12 V
　　储存温度：-65至+150℃
　　工作结温度范围：0至+125℃
　　最高结温：150℃

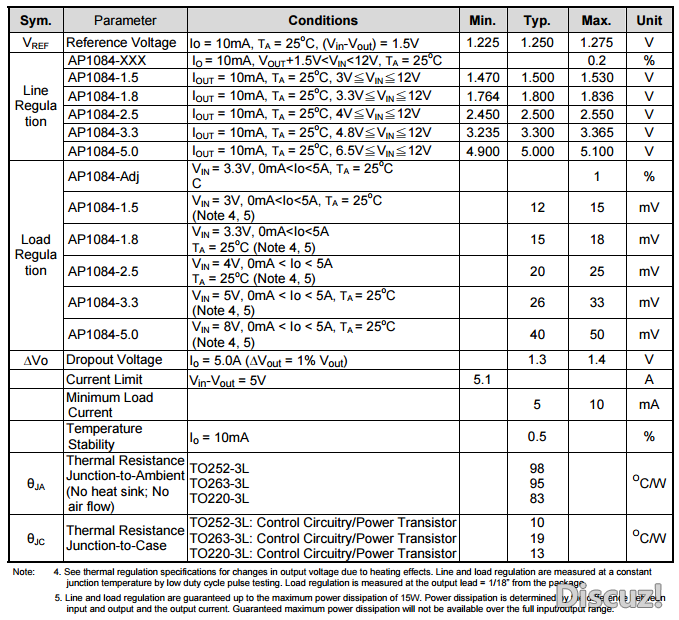

　　电气特性（工作条件下）：

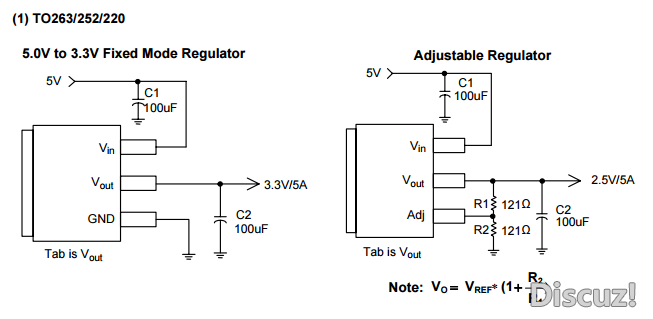

　　典型电路：
