BAT42W-7-F产品型号说明

hzwsd123 · 发表于 2019-1-24 10:32:56

　　产品型号：BAT42W-7-F
　　商品目录：肖特基二极管
　　反向耐压VR：30V
　　平均整流电流IF：200mA
　　正向压降VF：1V @ 200mA

　　特征：
　　低正向电压降
　　快速切换时间
　　表面安装组件非常适合自动插入
　　可提供无铅/RoHS兼容版本（注3）

　　机械数据：
　　案例：SOD123
　　外壳材料：模压塑料。UL易燃性
　　分类等级94V-0
　　湿度灵敏度：根据J-STD-020C，1级
　　端子：可根据MIL-STD-202方法208焊接
　　也可用于无铅电镀（哑光锡饰面
　　在合金42引线框架上退火）。请参见订购
　　信息，注5，第2页
　　极性：阴极带
　　标记：日期代码和类型代码，见第2页
　　类型代码：BAT42W S7
　　BAT43W S8
　　重量：0.01克（约）

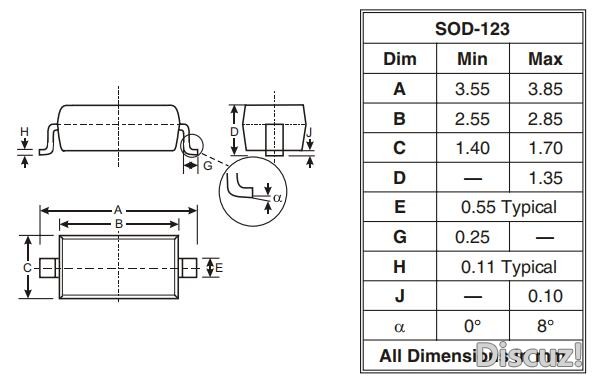

　　封装说明：

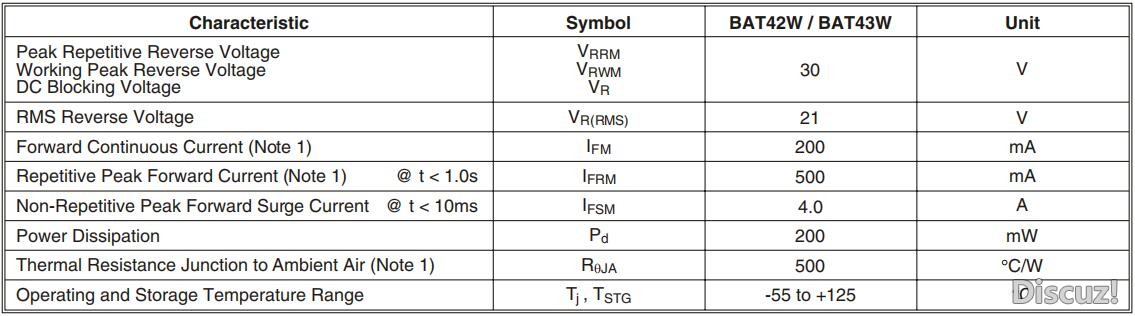

　　最大额定值：Ta = 25C除非另有规定：
大额定值：Ta = 25C除非另有规定.jpg

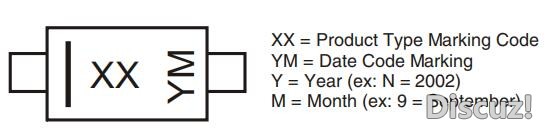

　　标记信息：
