AZ1117H-1.5TRE1特征应用说明

hzwsd123

　　AZ1117是一系列低压差三端输出电流为1A时，电压降为1.15V的调节器。
　　AZ1117系列提供限流和热停机。它的电路包括一个修剪过的带隙
　　保证输出电压精度的基准1.5V、1.8V、2.5V、2.85V、3.3V、5.0V和可调版本或1.2V版本为2%。电流为了确保规定的输出电流和受控短路电流。片内热关机提供保护，防止会造成过载和环境温度结温过高。
　　AZ1117具有可调版本，可提供输出电压从1.25V到12V，只有2个外部电阻。工业标准中提供了AZ1117系列SOT-223、SOT-89-3、TO-220-3、TO-252-2和TO-263-3电源包。

　　AZ1117H-1.5TRE1特征：
　　低电压降：1.15V，输出电流为1A
　　修剪电流限制
　　片内热关机
　　三端可调或固定1.2V、1.5V、1.8V、2.5V、2.85V、3.3V、5.0V
　　操作接头温度：-40至125℃

　　AZ1117H-1.5TRE1应用：
　　PC主板
　　液晶显示器
　　图形卡
　　DVD视频播放器
　　网卡/交换机
　　电信设备
　　ADSL调制解调器
　　打印机和其他外围设备

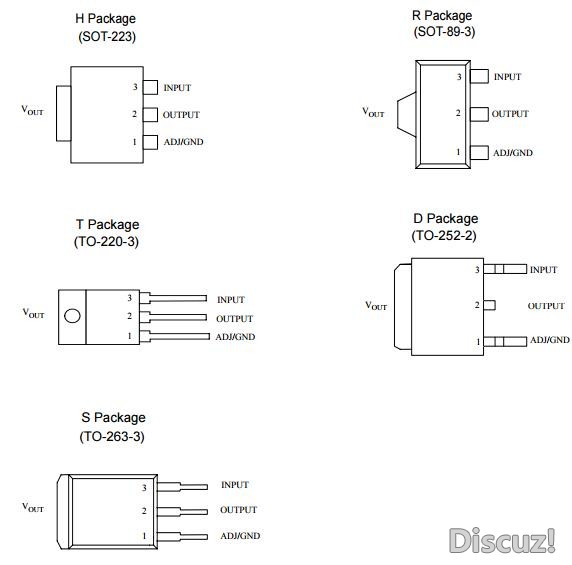

　　Pin配置：

　　绝对最大额定值：
　　输入电压：最大20V
　　最高结温：150℃
　　储存温度：最低-65℃最高150℃
　　铅温度（焊接，10秒）：300℃
　　ESD（机台型号）：600V

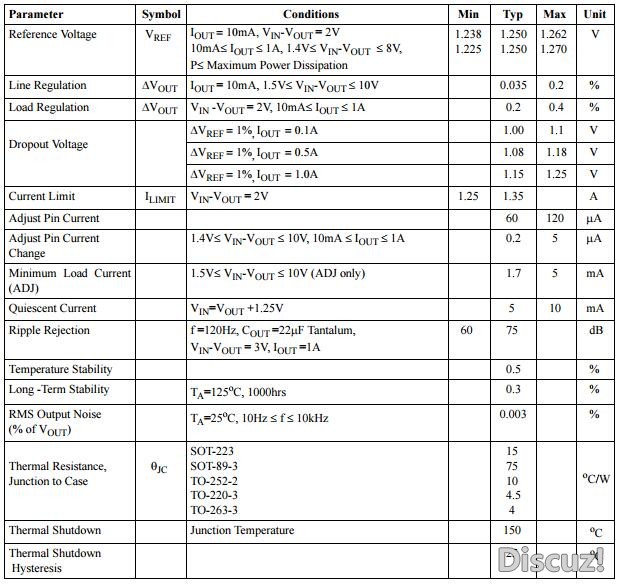

　　电气特性：
　　工作条件：VIN≤10V，Tj=25oC，除非另有规定：

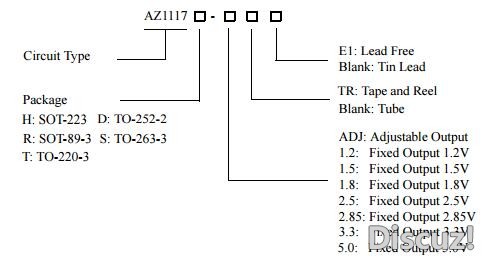

　　订购信息：
