STPS1L60A特征说明

hzwsd123

　　描述
　　轴向和表面安装功率肖特基整流器适合开关电源和高频直流到直流转换器。
　　该设备采用SMA、STmite平面、DO-41和SOD123平面封装，特别适用于低压、高频逆变器和小型电池充电器。

STPS1L60A特征：
　　可忽略的开关损耗
　　低正向电压降
　　表面贴装微型封装
　　指定雪崩能力

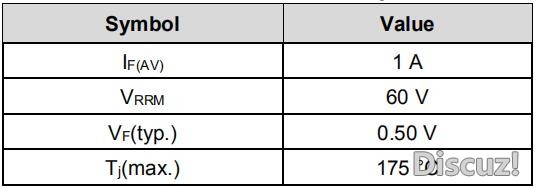

　　设备摘要：


　　绝对额定值(25°C的极限值，除非另有规定)：
　　重复峰值反向电压:60V
　　正向均方根电流：
　　SMA/DO-41:10A
　　STmite.:2A
　　平均正向电流δ＝0.5，方波：
　　SMA:TL=155°C:1A
　　DO-41:TL=145°C:1A
　　SOD123Flat:TL=160°C:1A
　　STmite.:TC=160°C:1A
　　浪涌非重复正向电流：
　　SMA DO-41STmite平面:tp=10ms正弦:40A
　　SOD123Flat:tp=10ms正弦波:50A
　　重复峰值雪崩功率:tp=10s,Tj=125°C:85W
　　贮存温度范围：-65～+175℃
　　工作结温度范围：-40～+175°C

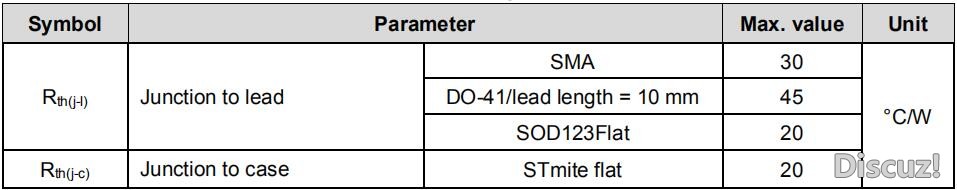

　　STPS1L60A热参数：
