　　ATtiny13A是基于AVR增强的RISC架构的低功耗CMOS8位微控制器。通过在单个时钟周期中执行强大的指令，ATtiny13A实现接近每MHz1MIPS的吞吐量，从而允许系统设计者根据处理速度优化功耗。

ATTINY13A-SSUR特征：
　　高性能低功耗AVR8位微控制器
　　高级RISC体系结构
　　-120个强大的指令-大多数单时钟周期执行
　　-32x8通用工作登记册
　　-完全静态操作
　　-在20MHz下最多20MIPS吞吐量
　　高耐用性非易失性内存段
　　-1K字节系统内自编程闪存程序存储器
　　-64字节EEPROM
　　-64字节内部SRAM
　　写入/擦除周期：10000闪存/100000EEPROM
　　-数据保存：85°C的20年/25°C的100年（见第6页）
　　-用于自编程Flash和EEPROM数据安全的编程锁
　　外围特征
　　-一个带有预分频器和两个PWM通道的8位定时器/计数器
　　-4通道，10位内部电压基准ADC
　　-带有独立片上振荡器的可编程看门狗定时器
　　-片上模拟比较器
　　特殊微控制器特性
　　-调试线片上调试系统
　　-通过SPI端口在系统可编程
　　-外部和内部中断源
　　-低功耗空闲、ADC降噪和断电模式
　　-增强型通电复位电路
　　-具有软件禁用功能的可编程褐变检测电路
　　-内部校准振荡器
　　I/O与软件包
　　-8引脚PDIP/SOIC：六条可编程I/O线
　　-10焊盘MLF：6条可编程I/O线
　　-20焊盘MLF：6条可编程I/O线
　　工作电压：
　　-1.8-5.5V
　　速度等级：
　　-0-4MHz@1.8-5.5V
　　-0-10MHz@2.7-5.5V
　　-0-20MHz@4.5-5.5V
　　工业温度范围
　　低功耗
　　-活动模式：
　　190A，电压1.8V和1MHz
　　-空闲模式：
　　24A1.8V和1MHz

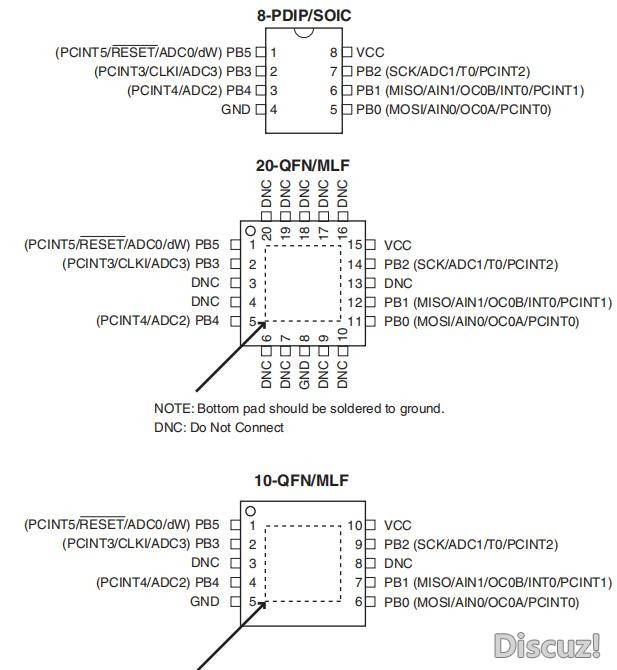

　　引脚配置：


　　绝对最大评级：
　　＊注意事项：
　　超出“绝对”所列的压力“最大额定值”可能对设备造成永久损坏。这只是压力等级和设备在这些或功能操作除本说明书的操作部分所指示的条件外，没有暗示其他条件。绝对最高评级延长周期的条件可能影响设备的可靠性。
