设计几台自动车床,看看大家有啥想法

gb40451234 · 发表于 2013-11-14 22:46:47

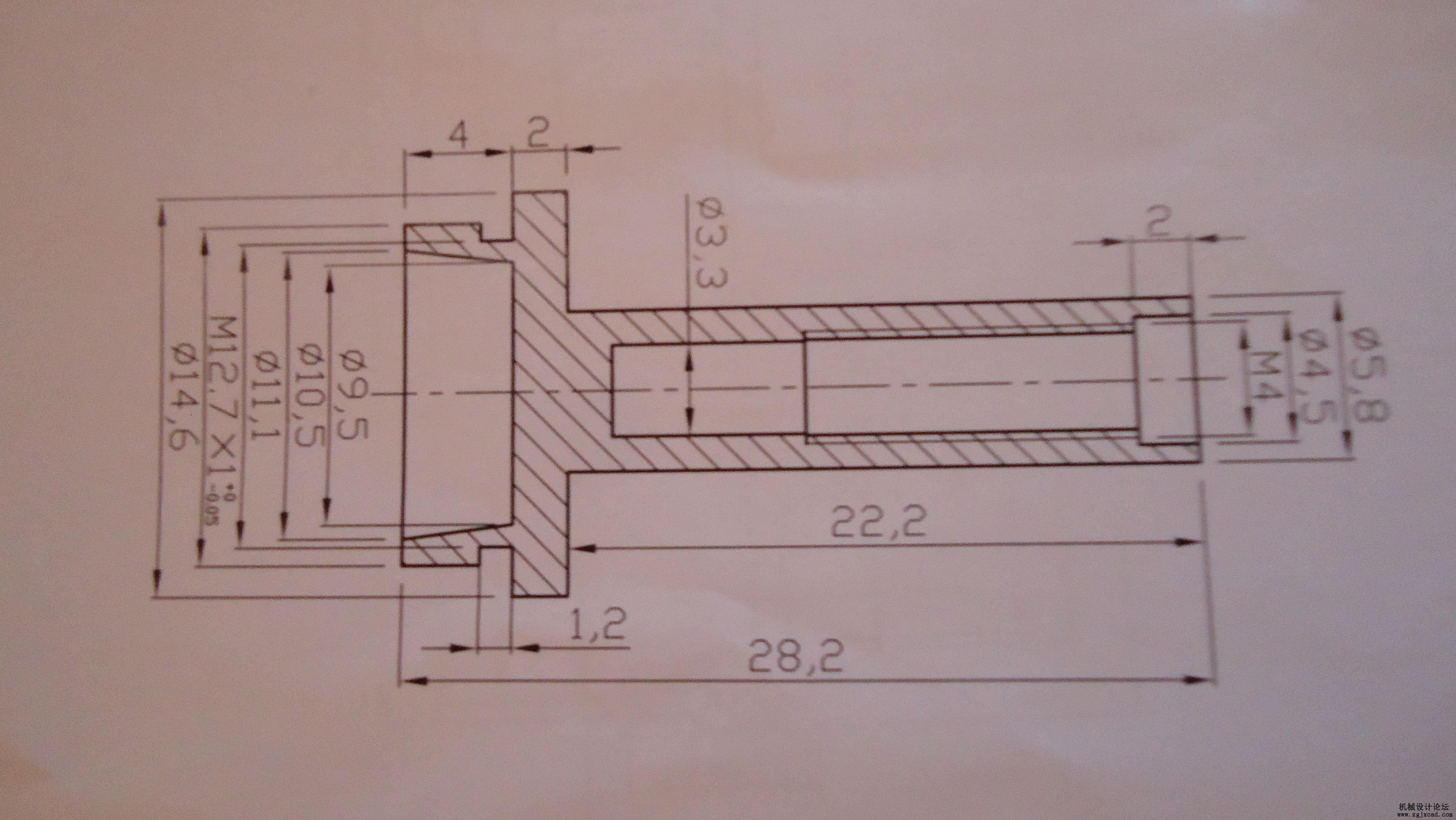

有几个零件需要自动加工.设计几台自动车床,看看大家有啥想法.自动上料下料车削.下面是所要加工的零件图.不知道这几台设备坐下来需要多少预算.

ttlegyq · 发表于 2013-11-14 22:47:26

一个一个来吧，首先第一个：
1、毛坯长料，车床下料直径5.5那细的都做完，14.3那个也车了，有个问题，那3.3的内孔头尖的应该不要紧吧，平底有点坑爹。
2，震动盘全自动，加工剩余尺寸，OK
缺点下料用车床，比较慢，优点少一次转移，少一次装夹。
或者：
1、下料，搞个冲床吧，啪啪啪好好听。
2、振动盘，加工次序按长料第一步。
3、振动盘加工次序按长料第二步。

小灞 · 发表于 2013-11-14 22:48:23

自动车床还没这个概念，看看高手怎么说

ttlegyq · 发表于 2013-11-14 22:49:09

第二、三个一样
啪啪下料不说了，
1、振动盘加工左侧内孔外圆
2、振动盘加工右侧和外圆。
3、轧花搞个全自动的。
第四个有个问题，其它好说，参见第二第三个，那个m4你是焊上去的吗？

伯爵的等待 · 发表于 2013-11-14 22:49:39

学习

向宏 · 发表于 2013-11-14 22:50:34

同心度公差都没有标，调头重新夹装，同心度有误差，不知道会不会超差

十年一梦 · 发表于 2013-11-14 22:51:22

请问楼主，这是谁画的图？尺寸不全，尺寸封闭，无形位公差，无螺纹底线。

gb40451234 · 发表于 2013-11-14 22:52:13

图纸不知道谁画的只知道大概是这东西，solidworks上的标注也不太全呵呵。

荆州永兴机械 · 发表于 2013-11-14 22:52:59

学习了

千浪一石 · 发表于 2013-11-14 22:53:37

搞吧，别忘记过来通报成功哦！
