滑动导轨工作区域最大应力的计算

[复制链接]
查看: 629|回复: 9

该用户从未签到

发表于 2013-11-14 22:46:10 | 显示全部楼层 |阅读模式
各位大侠好,我现在正写着硕士论文,但是算最大应力的时候,有的地方没算明白..所以想问问大家。因为论文完全是俄语的,所以可能有些地方解释的不明白,请见谅。
计算最大应力的一个关键地方在于计算相对角的大小。然后再选取最大应力的公式。

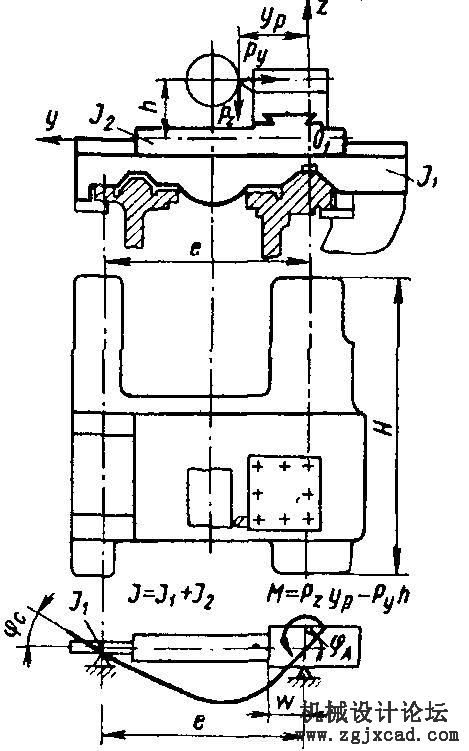

  而相对角的公式是。M是力矩kg*cm,e导轨工作区中心之间的距离cm,w是距离cm(不知道怎么解释,具体看下图),E是弹性模量MPA,J是惯性矩之和cm4。
  然后力矩M可有公式算得。


M=12,396.726kg*cm(这个是没有错的)
e=33.576cm,w=5.265cm,E=1*10^5MPA=1*10^6kg*cm^-2(选取的是灰铸铁,数值是俄罗斯网上找的)
J1,J2由软件测出J1=1692810885.198127mm4,J2=1688476505.695596 мм4

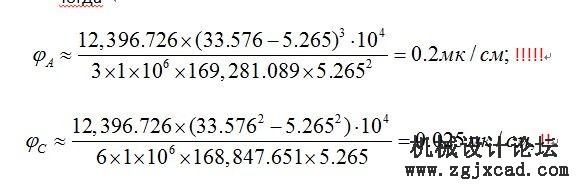

可是我算出来的时候,觉得相对角的值好像偏小了。

  然后我再验算的时候,发现单位全部被我削去了...(囧)
  再者,我想了一下,老师告诉我,算相对角φA的时候,J=J1+J2。而φC的时候,J=J2.我好像是错算了。
  总之求各位大侠指点。



回复

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:47:05 | 显示全部楼层
楼主高人,现在还懂俄语的,跟大熊猫一样稀罕。这MK/cm是什么意思
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-11-14 22:48:02 | 显示全部楼层

寂静天花板 发表于 2013-5-26 12:47

楼主高人,现在还懂俄语的,跟大熊猫一样稀罕。这MK/cm是什么意思

这个就是那个相对角的单位))
具体MK我也没怎么搞明白~不过应该是长度单位~公式是书上给的,没有推导过程~
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-11-14 22:48:43 | 显示全部楼层

8.cm蔚蓝 发表于 2013-5-26 15:31

好复杂!

不复杂啊...兄弟...
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:49:33 | 显示全部楼层
这个不太懂,但我知道导轨设计是依据比压计算的,比压就是单位面积上导轨可承受的力。
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-11-14 22:50:11 | 显示全部楼层

siyangyuan 发表于 2013-5-26 18:35

这个不太懂,但我知道导轨设计是依据比压计算的,比压就是单位面积上导轨可承受的力。

其实吧,所有数据公式已经给出...
我只是想哪位大侠帮我验算一下....到底是不是单位换算出错了...

回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:50:58 | 显示全部楼层
是个硕士!!!
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-11-14 22:51:40 | 显示全部楼层

蛰蜂谠羽 发表于 2013-5-26 20:48

是个硕士!!!

T T
您是来发感慨的么
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-11-14 22:52:28 | 显示全部楼层
没有大侠来看看么....
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-11-14 22:53:04 | 显示全部楼层
被冷落了哎~
回复 支持 反对

使用道具 举报
