这个电机选型的负载曲线图是怎么画出来的？

小灞 · 发表于 2013-11-14 22:46:02

小弟我文化程度不高，在机械行也混了几年，对于电机选型的负载曲线图我是没办法了。想请教下论坛里面的大神们，这个曲线图是怎么画出来的，请详细说明，谢谢！图2的A、B分别代表一种电动机。在曲线以下的B说明此电动机不适合，在曲线以上A说明电动机可以适应。

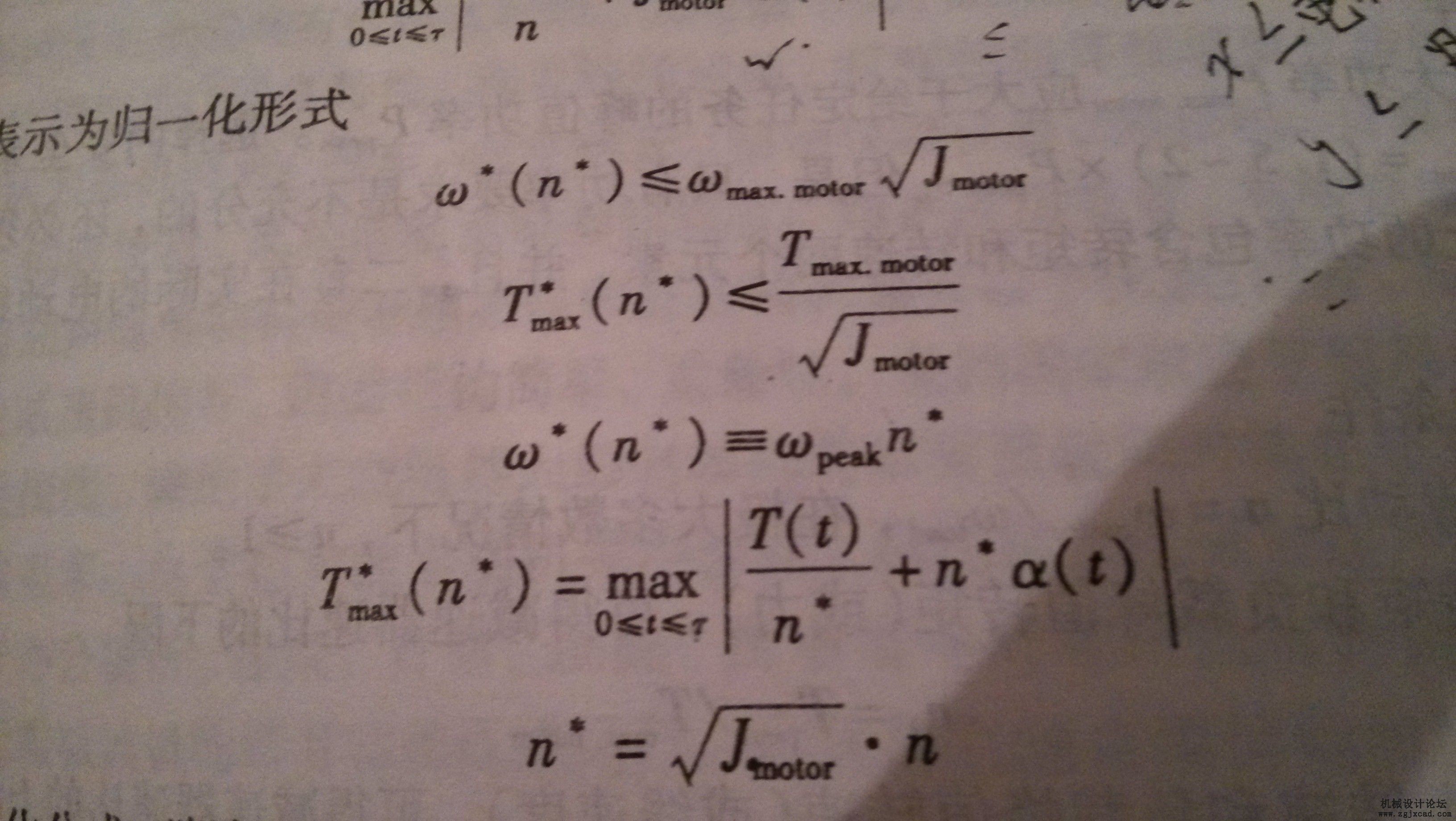

（图1为负载曲线公式）

（图2为负载曲线图）

小灞 · 发表于 2013-11-14 22:46:56

A电机功率4.6转速2000转动惯量：91 最大转矩：22
B电机功率5.4转速4000 转动惯量：35最大转矩：10.7
