装配体绘制，求助

zl138764 · 发表于 2013-11-14 22:45:55

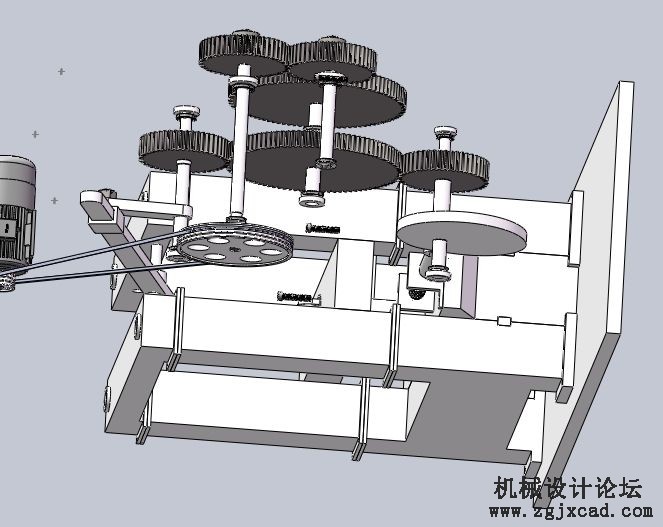

请教论坛的前辈高手们，最近我绘制一简易压力机的装配图时，发现自己无法用基本的视图表达清楚。现在手里有各个零件的图纸，请教怎样绘制该零件图，若用多个视图表达，又怎样在0号图纸上布图呢？
提前道声感谢。

水水5 · 发表于 2013-11-14 22:46:25

每个啮合平面做一个剖视就可以了塞~
局部视图局部处理向视图拆除零件视图等等
