钢包回转台的设计，求助

昨日明月 · 发表于 2013-11-14 22:45:20

万分感谢

2266998 · 发表于 2013-11-14 22:45:54

最简单就是‘直臂’的，有升降与不升降之分，作坊有些是不升降的，现在升降的多，计算倾翻力矩，设计计算结构强度与回转支撑轴承，最终计算基础载荷，提基础资料给土建专业，就这个过程，

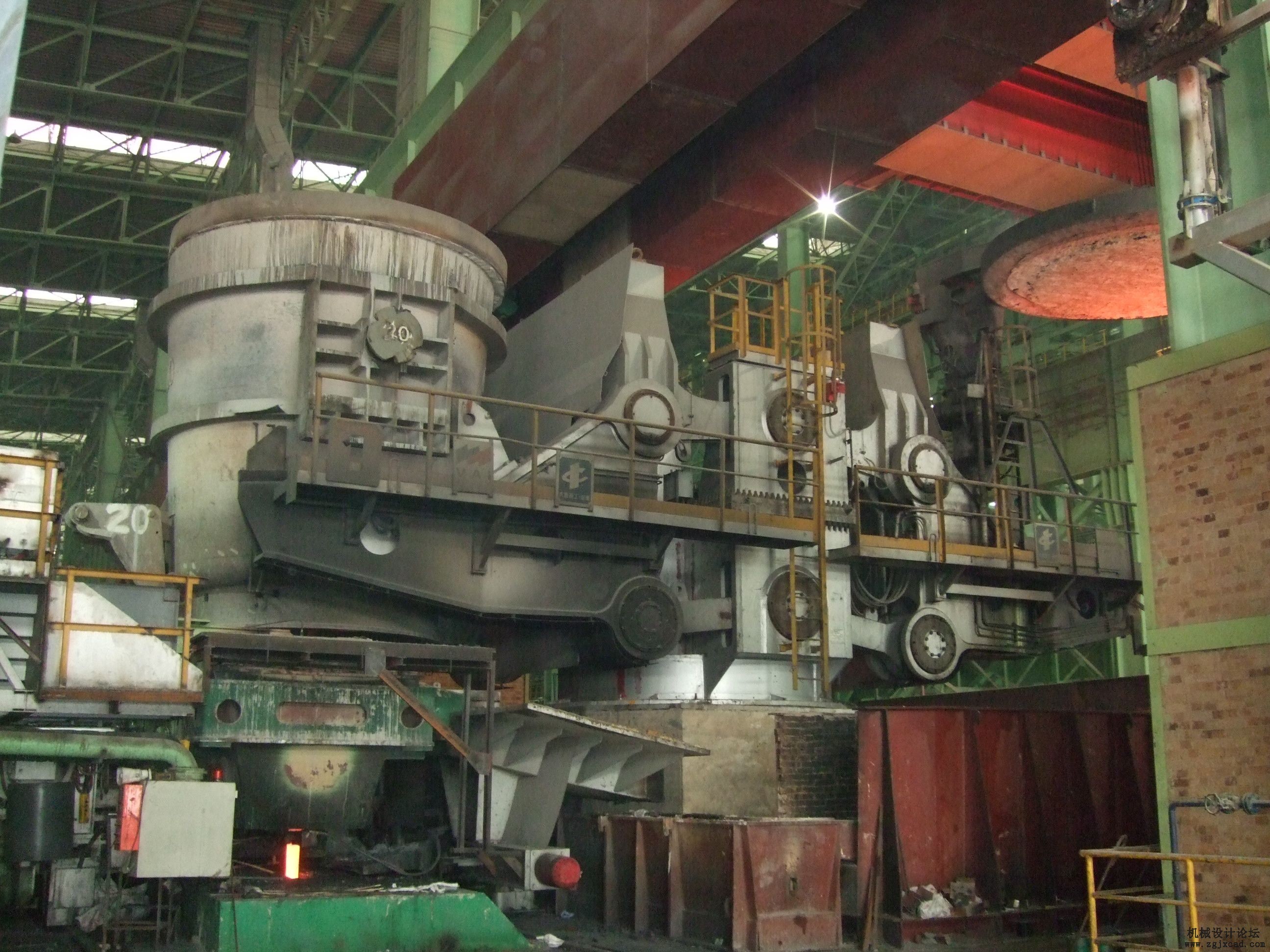

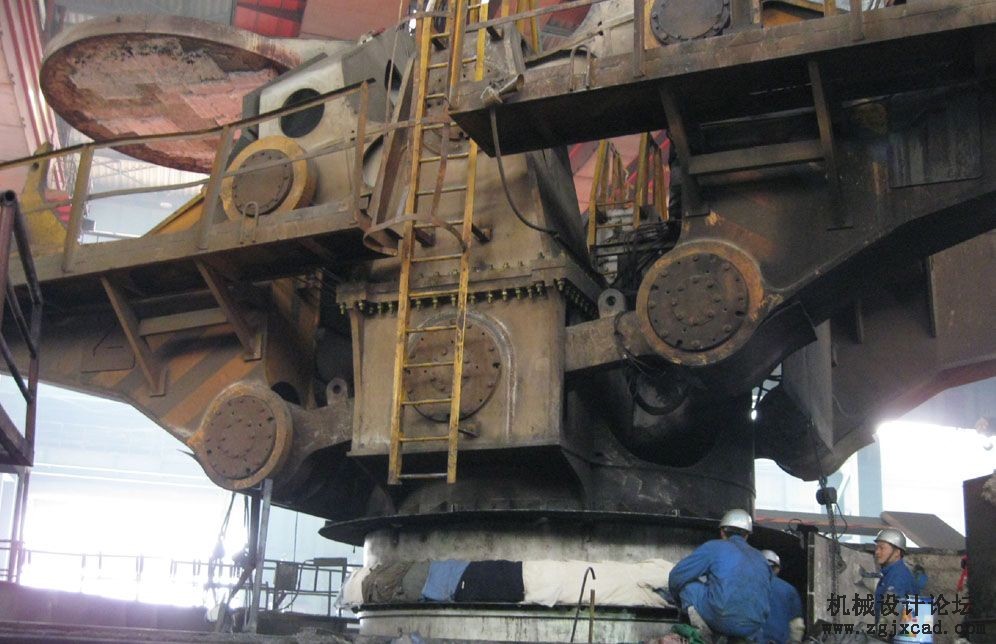

大型的现在都是蝶式的，
多念书，好好做你设计，

160T转台总图a.pdf
2013-5-7 18:43 上传
点击文件名下载附件
下载积分: 威望 -8 点
467.87 KB, 下载次数: 50, 下载积分: 威望 -8 点

饭总 · 发表于 2013-11-14 22:46:54

感觉毕业设计还是能独立完成的。。

zero321 · 发表于 2013-11-14 22:47:26

998大侠对我们年轻一辈很是照顾，庆幸来到了这个论坛，遇到了前辈

autosand · 发表于 2013-11-14 22:48:00

支持，学习学习

前景钱 · 发表于 2013-11-14 22:48:39

这个算是特殊职业，需要学习一下。

昨日明月 · 发表于 2013-11-14 22:49:19

2266998 发表于 2013-5-7 18:47

最简单就是‘直臂’的，有升降与不升降之分，作坊有些是不升降的，现在升降的多，计算倾翻力矩，设计计算结 ...
嗯，谢谢。能推荐一下有关钢包回转台的资料么，做毕业设计了，在图书馆找了很久都没看到有这方面的资料。

昨日明月 · 发表于 2013-11-14 22:50:18

昨日明月发表于 2013-5-8 15:37

嗯，谢谢。能推荐一下有关钢包回转台的资料么，做毕业设计了，在图书馆找了很久都没看到有这方面的资料。 ...
已经来不及了，还有十多天就是第一次答辩了，指导老师只给了一个公称容量为120t的数据，其它什么也没给，我只根据这个数据算出了钢包的尺寸和重量，但是后面转臂的尺寸和重量以及回转半径却不知道怎么算。网上也没找到这方面的资料，你能给我点这方面的设计步骤和方法的资料么？

昨日明月 · 发表于 2013-11-14 22:50:54

昨日明月发表于 2013-5-8 19:22

已经来不及了，还有十多天就是第一次答辩了，指导老师只给了一个公称容量为120t的数据，其它什么也没给， ...
到出找资料找不到，没办法做下去。。。。

昨日明月 · 发表于 2013-11-14 22:51:25

2266998 发表于 2013-5-7 18:47

最简单就是‘直臂’的，有升降与不升降之分，作坊有些是不升降的，现在升降的多，计算倾翻力矩，设计计算结 ...

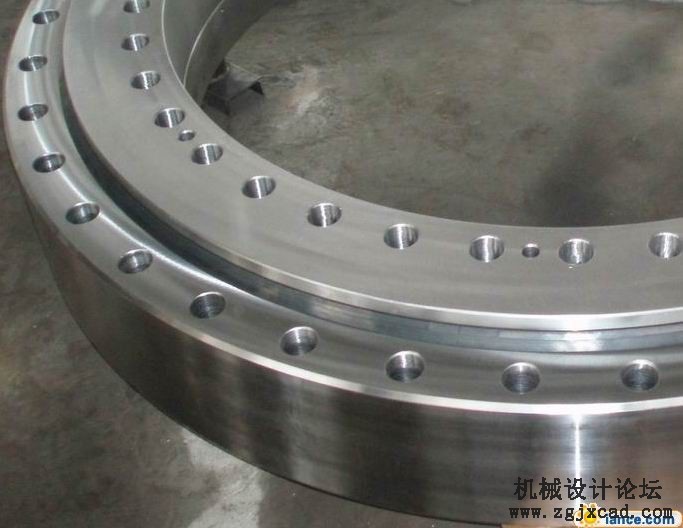

你好，我想问一下，钢包回转台的回转轴承与减速器之间的削齿轮的原理是什么？
