如何修改这个量具，构思有了，求指点。

流星月叶 · 发表于 2013-11-14 22:44:47

用途：测量活塞断面倒角。
标准：C0.3±0.1
说明：这个倒角工艺作用，倒角过大过小都不好，特别是过小，外圆磨后倒角变小。产生的毛刺披风等不容易在抛光过程中去除，造成装机后活塞缸孔卡死的隐患。

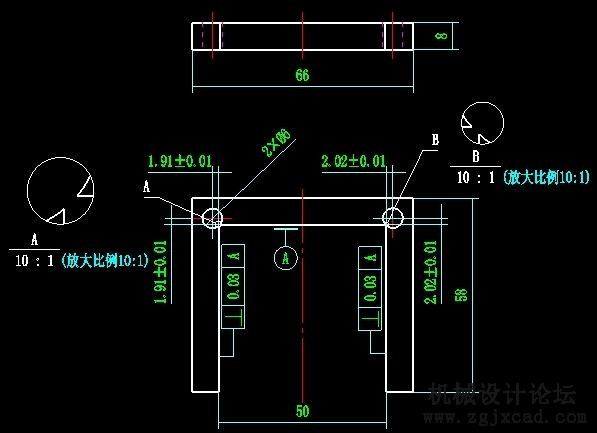

图一上的A和B放大出的缺口尺寸横向分别为0.4、0.2通止规。放置活塞后，通过透光来判断是否超尺寸。
图二为活塞
问题：1、尖角做出来容易磕碰掉或者刮伤活塞。导致尺寸不准。
2、量具做出来后尖角处的尺寸不便检测。是不是合格量具。（轮廓仪可测？）

一直被虐 · 发表于 2013-11-14 22:45:39

尖角尺寸测量可以考虑光学尺寸测量仪，精度2μm到4μm。

jayqqee · 发表于 2013-11-14 22:46:35

三次元可以满足检测否？你这种测量感觉精确度难以把握啊

流星月叶 · 发表于 2013-11-14 22:47:33

jayqqee 发表于 2013-6-4 11:02

三次元可以满足检测否？你这种测量感觉精确度难以把握啊
尖角尺寸用已有设备投影仪可以满足，精度0.001。误差0.02。最主要的是哪个尖角结构，不想要这个结构，能不能想个其他的。避免这个尖角。用矩形呢，也是有两个90度角。也不好。我这个主要是活塞现场粗检。频次大，质检抽检用的是轮廓仪。求结构上面的改进。或者其他方法
