受力计算，急！！

33541837 · 发表于 2013-11-14 22:44:25

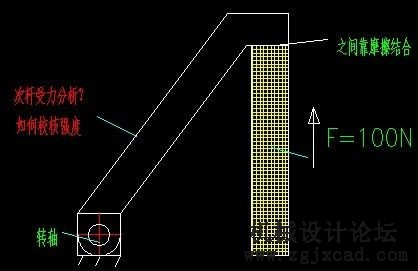

如图杆件怎么进行受力分析？强度校核？急急急！

33541837 · 发表于 2013-11-14 22:44:56

除了摩擦，只受拉力么有么有弯矩？？？

心似蓝天 · 发表于 2013-11-14 22:45:33

杆件只受密封摩檫力，和100的顶力，强度校核按弯矩校核，楼主资料不全，杆粗细未知，怎么算？仅从图纸看，受力那么小，杆那么粗，不用校核，强度就够了

zerowing · 发表于 2013-11-14 22:46:14

把转轴孤立掉，只分析杆，分析转轴轴心点。一个F，一个f，两个由这两个力形成的弯距，以及转轴对杆的反作用力。

33541837 · 发表于 2013-11-14 22:46:44

是不是可以把它当成一根绳子

阿大 · 发表于 2013-11-14 22:47:43

摩擦力的转矩和顶升的转矩能平衡就不旋转，否则就会转动。平衡状态下你这杆就相当于受拉力，以你100N的力，几毫米粗的杆都够了

zms9439 · 发表于 2013-11-14 22:48:20

一受力，都沿转轴跑了，分析什么，没应力了

机械师加油 · 发表于 2013-11-14 22:49:04

zms9439 发表于 2013-6-3 09:44

一受力，都沿转轴跑了，分析什么，没应力了
我觉得也是，有力就会转

33541837 · 发表于 2013-11-14 22:49:38

下面那个标剖面线的只能沿着竖直方向移动

honyo2011 · 发表于 2013-11-14 22:50:18

这是二力杆，没有弯矩，只有拉力，当然杆的重量忽略了，如果算杆子的重量，就是均布载荷，那么就有弯矩了。

受力计算 ，急！！
