小学生求连杆固定方法？请教

doublefoot · 发表于 2013-11-14 22:44:06

各位大哥好，小弟祝大家天天能快快乐乐，不被难题所烦恼！

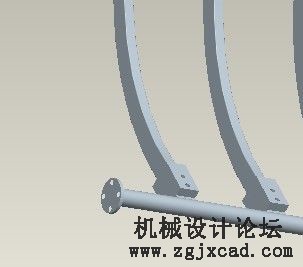

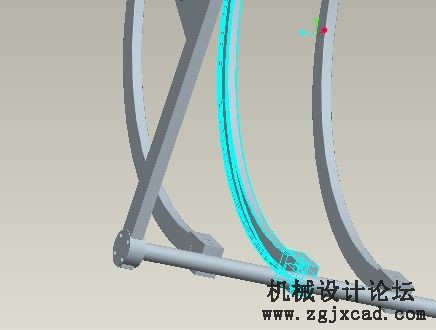

小弟无知，大家帮我想想怎么设计结构。图a1就是我要弄的连杆机构。问题来了，图a2发蓝的那个杆怎么固定在那个横杆上。这两个杆应该弄成什么样子。求大家给些结构，让结构、制造、安装、工作都能合理。
结构最好有图，二维、三维都能看懂

doublefoot · 发表于 2013-11-14 22:44:58

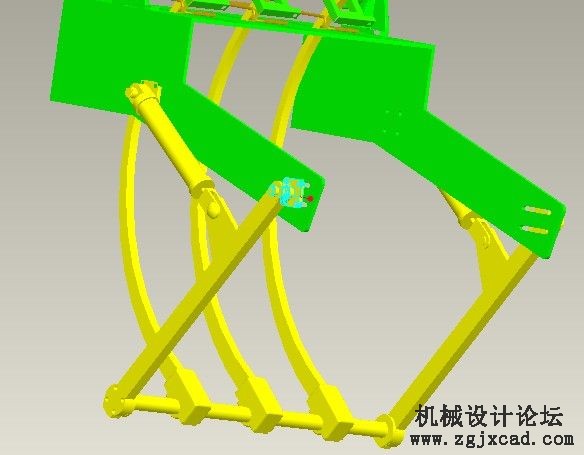

图

zerowing · 发表于 2013-11-14 22:45:57

你这个截图为啥我越看越糊涂。前后不挨着啊。你这杆干什么用的也不知道。

doublefoot · 发表于 2013-11-14 22:46:38

zerowing 发表于 2013-6-6 12:49

你这个截图为啥我越看越糊涂。前后不挨着啊。你这杆干什么用的也不知道。

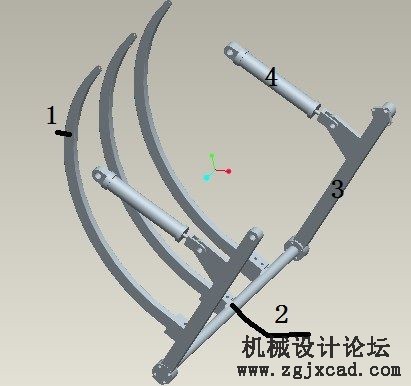

看第一张图。杆1、2、3应该都是固定在一起的。这样杆4（是个液压缸）伸缩推动杆3，杆3绕自己顶部的转轴摆动。杆1也就摆动了。

老师说没见过我这样的杆2.

doublefoot · 发表于 2013-11-14 22:47:17

doublefoot 发表于 2013-6-6 13:07

看第一张图。杆1、2、3应该都是固定在一起的。这样杆4（是个液压缸）伸缩推动杆3，杆3绕自己顶部的转轴摆 ...
谢谢，我还记得你给我标注帖子的指点呢！

doublefoot · 发表于 2013-11-14 22:48:08

zerowing 发表于 2013-6-6 12:49

你这个截图为啥我越看越糊涂。前后不挨着啊。你这杆干什么用的也不知道。
杆1就是一个穿针，他负责把尼龙绳从下面送到上面去，就自身的重量，没有多大的力。装配关系只要连接固定就可以了。不需要经常拆，除非坏掉了。

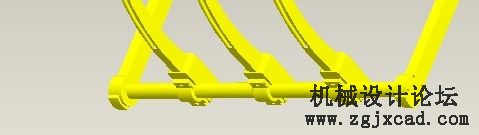

轴承座改的结构

未完不续 · 发表于 2013-11-14 22:48:54

可以考虑在件1和2之间加个销来定位。

未完不续 · 发表于 2013-11-14 22:49:44

未完不续发表于 2013-6-6 13:39

可以考虑在件1和2之间加个销来定位。
看你原来的图纸，加个销是可以达到防止件2相对件1发生旋转和轴向移动的目的的。

杰克阿里 · 发表于 2013-11-14 22:50:28

呵呵！一看就是自己设计的，值得表扬！
用销轴是可以的，不过我建议你再考虑下（受力很小）：如果用塑料的材质可以的话，会比这个容易些！
