图中的驱动力矩怎么计算?

[复制链接]
查看: 2378|回复: 6

该用户从未签到

发表于 2013-11-14 22:43:35 | 显示全部楼层 |阅读模式

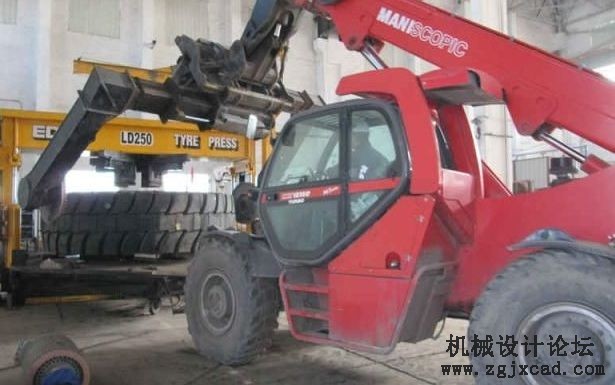

大侠们好啊,偶然从其他论坛上看到这个轮胎机械手,但不知道这个前面的爪盘的驱动力矩怎么计算处理啊的?在竖直方向,理论上轮胎左右两边重量产生的力矩抵消了,只剩下轴承的摩擦力矩和转动轮胎的惯性力矩。
我稍微算了下,这个摩擦力矩太小了,按照SKF计算摩擦力矩方法不到10Nm,知网上找了篇论文,是关于空中翻转MTU发动机的,结构类似,他的力矩达22000Nm,不知所以然。。这种轮胎查了下,直径4000左右,重量5t左右。关于这回转力矩的论文基本没有。诚望大侠们帮忙分析下,谢谢了 。
1.爪盘驱动轮胎旋转的力矩怎么计算?
2.轮胎沿工作轴线旋转时,惯性力矩怎么计算?


回复

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:44:29 | 显示全部楼层
等待高手
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:45:26 | 显示全部楼层
帮顶
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:46:26 | 显示全部楼层
先要计算摩擦力,查手册得摩擦系数,有重量,这两个算出需要的摩擦力大小,再根据摩擦力大小,反推出驱动夹紧力大小,最后X 安全系数就是你要的了
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:47:12 | 显示全部楼层
先算转动惯量,再算惯性力矩,驱动力矩大于惯性力矩,驱动力矩在这里体现为最大静摩擦力偶矩,可以参照推力轴承算静摩擦力偶矩。
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-11-14 22:48:06 | 显示全部楼层

joryssl3210 发表于 2013-6-8 00:18

先要计算摩擦力,查手册得摩擦系数,有重量,这两个算出需要的摩擦力大小,再根据摩擦力大小,反推出驱动夹 ...

纯粹摩擦力矩好算,但假如不是夹持的轮胎,是其他大体积,大重量的物体,如水轮机转子,这个重量变化了,纯粹靠这个摩擦力矩来求驱动力矩恐怕不合适吧
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-11-14 22:48:45 | 显示全部楼层

寂静天花板 发表于 2013-6-8 09:48

先算转动惯量,再算惯性力矩,驱动力矩大于惯性力矩,驱动力矩在这里体现为最大静摩擦力偶矩,可以参照推力 ...

谢谢大侠了,转动惯量用积分算?假如夹持的物体重量是一个范围,那重量和驱动力矩的关系曲线怎么才能得到?用adams能否实现?或者其他什么软件?重量不同,轴承选用不同,最优轴承大小如何选择?
回复 支持 反对

使用道具 举报
