请教这个标注是什么意思，

终结2013 · 发表于 2013-11-14 22:42:49

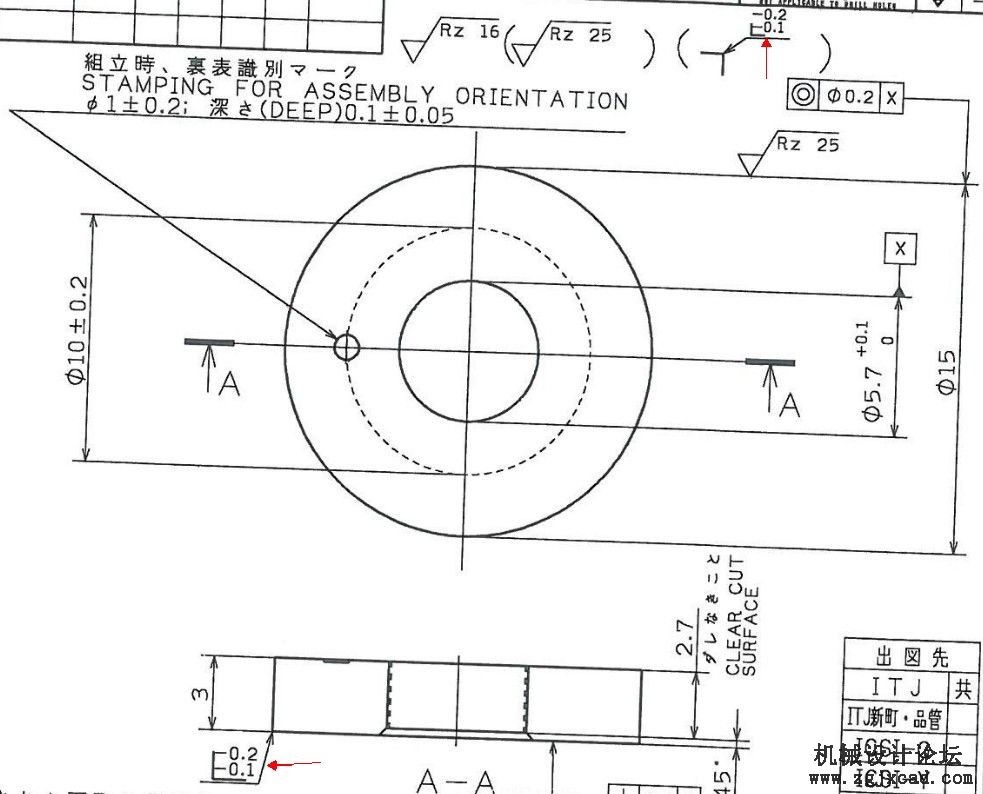

请教各位大侠，这张图纸上红色箭头指的这个标注是什么意思，在下见识浅薄，没有接触到过，请各位老师傅指点一二

G_zm · 发表于 2013-11-14 22:43:42

对圆周棱角有要求吧！才疏学浅请见谅！求高人解答

silei126 · 发表于 2013-11-14 22:44:42

楼上正解，就是倒角范围。

lmgx888 · 发表于 2013-11-14 22:45:13

未注倒角的范围

螺旋桨69 · 发表于 2013-11-14 22:45:49

看懂附件里的几页纸你就明白了。

Edges of workpieces(ISO 13715).doc
2013-6-14 14:30 上传
点击文件名下载附件
下载积分: 威望 -8 点
1.48 MB, 下载次数: 0, 下载积分: 威望 -8 点

螺旋桨69 · 发表于 2013-11-14 22:46:42

可能还不能说成是倒角。一是倒角有自己的标注符号；二是倒角似乎没有倒0.1，0.2之类的，太小了。这是规范零件棱边状态（毛刺或底切）的符号。

liuyong453 · 发表于 2013-11-14 22:47:21

螺旋桨69 发表于 2013-6-14 14:31

看懂附件里的几页纸你就明白了。
不太厚道

夜鹰1988 · 发表于 2013-11-14 22:47:51

自己下载看看吧
http://bbs.cmiw.cn/forum.php?mod=attachment&aid=Mjg2NjM1fDAzYzE3MWMwZTFjN2FjNWNiNGU5OTc4NjAwNjNmOTlifDEzODQyNjcyOTI%3D&request=yes&_f=.pdf

螺旋桨69 · 发表于 2013-11-14 22:48:51

不太厚道？这个可能是个人理解不同吧。我觉得一份资料摆在面前，你花点时间去看懂它，这本身就是一个锻炼能力的过程。并非是我懒，有了答案不肯说。

学无止境1110 · 发表于 2013-11-14 22:49:29

锐角倒钝？
