管材的送料装置

xq66 · 发表于 2013-11-14 22:42:35

小弟刚接触机械数控这部分的知识，望哪位兄台能否提供下有关类似管材的送料机构图与管材夹具结构图。谢谢。

huyinkun · 发表于 2013-11-14 22:43:07

教你个法子，百度视频里找找。

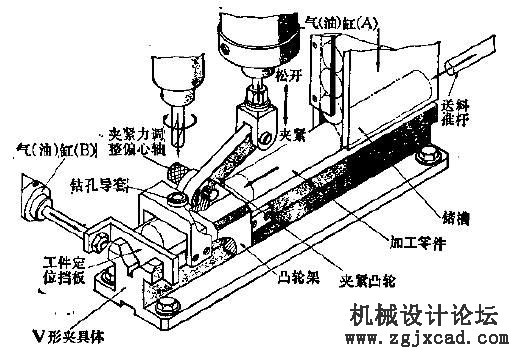

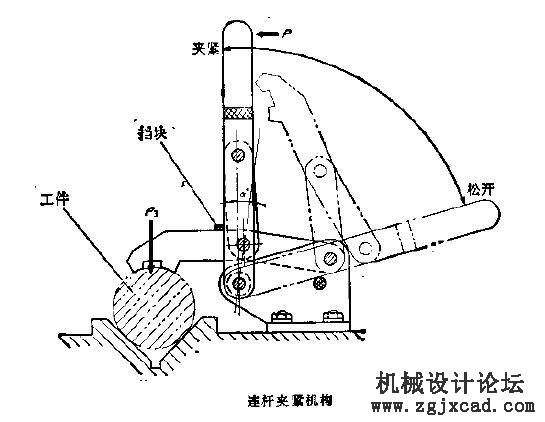

白云飞雨建虹桥 · 发表于 2013-11-14 22:43:58

秃鹫2013 · 发表于 2013-11-14 22:44:52

楼上说的都是实心料常用夹持方式，管材分厚壁和薄壁：厚壁多采用水平V夹；薄壁则采用R夹。

加工314 · 发表于 2013-11-14 22:45:52

秃鹫2013 发表于 2013-6-14 08:03

楼上说的都是实心料常用夹持方式，管材分厚壁和薄壁：厚壁多采用水平V夹；薄壁则采用R夹。
有图片吗？

xq66 · 发表于 2013-11-14 22:46:38

白云飞雨建虹桥发表于 2013-6-13 22:55

...
谢谢朋友的热心帮,另外能否提供下通用方的、圆的空心管夹具呢(技术要求:不易伤害管材表面层)？
希望能得到您的帮助,谢谢。

秃鹫2013 · 发表于 2013-11-14 22:47:25

秃鹫2013 发表于 2013-6-14 08:03

楼上说的都是实心料常用夹持方式，管材分厚壁和薄壁：厚壁多采用水平V夹；薄壁则采用R夹。
RJ夹的优点是保护薄壁管的表面质量圆度，缺点是通常每次只能夹持一根。具体做法就是把钳口做成半圆状，即管子的R，具体解释不是特别清楚，加我QQ1771506919

白云飞雨建虹桥 · 发表于 2013-11-14 22:48:22

xq66 发表于 2013-6-14 23:07

谢谢朋友的热心帮,另外能否提供下通用方的、圆的空心管夹具呢(技术要求:不易伤害管材表面层)？
希望能得 ...
可以参考三爪卡盘的方式，
既然管材表面层要求比较高，又要达到夹紧效果，
基于这点，你的夹具可以让其夹持的接触面积增大一些，
这样，在同样的夹持力时，管材表面的压强就小很多，从而起到保护管材的作用。
楼上说的R夹，也就是这个原理，
因为配同样的R，其夹持面积差不多一圈，
而V型夹，是三个切边受力。
