求高人指点,关于焊接符号的问题

[复制链接]
查看: 437|回复: 4

该用户从未签到

发表于 2013-11-14 22:41:45 | 显示全部楼层 |阅读模式

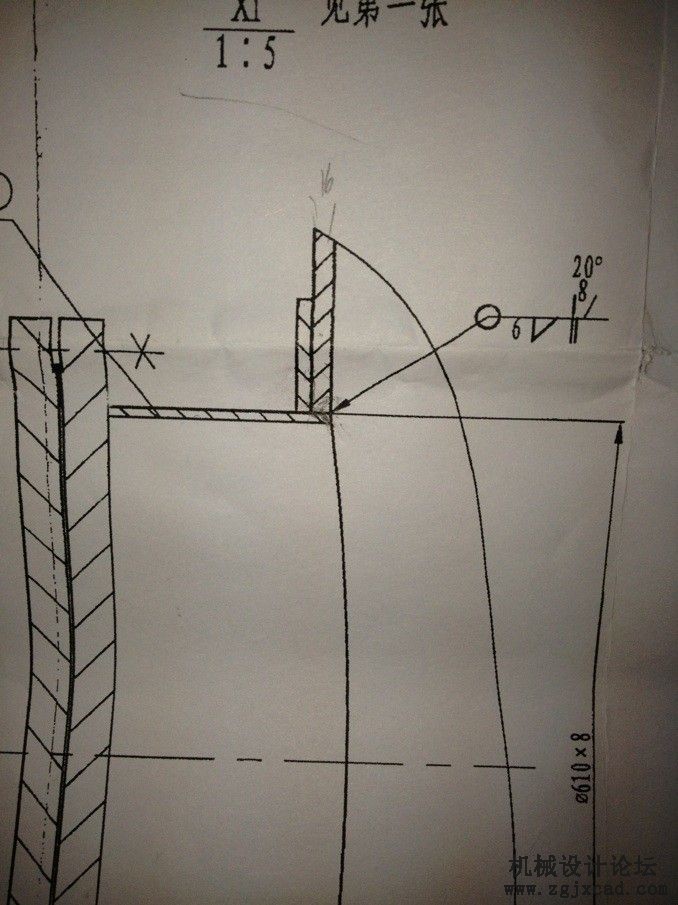

帮我看看附件中的焊接符号是什么意思?我查了资料,就是不确定20°和 8是什么意思。

回复

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:42:43 | 显示全部楼层
不懂帮你顶出大师
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:43:30 | 显示全部楼层
破口角20度,对拼间隙8mm.
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-11-14 22:44:12 | 显示全部楼层

zerowing 发表于 2013-6-19 22:06

破口角20度,对拼间隙8mm.

file:///C:/Users/Administrator/AppData/Roaming/Tencent/Users/406194176/QQ/WinTemp/RichOle/T~25G]EE((2SLZ9VLIQIX(W.jpg 是什么意思呢?
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-11-14 22:44:42 | 显示全部楼层

zerowing 发表于 2013-6-19 22:06

破口角20度,对拼间隙8mm.

符号下面那两条平行线是什么意思呢?
回复 支持 反对

使用道具 举报
