这个菱形销怎么加工

baishaohua · 发表于 2013-11-14 22:39:56

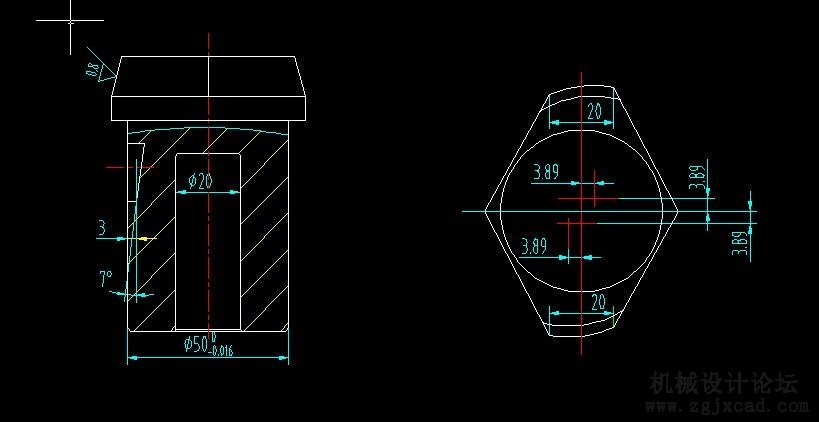

菱形销好办，这个是为连杆大头端定位的菱形销，所以并非绝对的菱形，头上有圆头，因为圆心的问题怎么加工

衮雪76 · 发表于 2013-11-14 22:40:46

1 先做车直径50,直径80的台阶销,及孔,及斜台阶,
2 倒角如果可以手工修地话,将一板割50孔,将工件放入50孔后,整体割外形,如果倒角不能手工修,就加工中心对台阶件加工就好了.
可能需要抛光倒角
是参加讨论,挣积分的!

/_cast_王珂 · 发表于 2013-11-14 22:41:24

是不是类似这种东西啊。一般用到哪里。

0087 · 发表于 2013-11-14 22:42:14

挣积分

上海工作＿2012 · 发表于 2013-11-14 22:43:09

用的很多，一般是misumi买的

wdjun2010 · 发表于 2013-11-14 22:43:49

衮雪76 发表于 2013-6-8 22:28

1 先做车直径50,直径80的台阶销,及孔,及斜台阶,
2 倒角如果可以手工修地话,将一板割50孔,将工件放入50孔后 ...
可以直接车

衮雪76 · 发表于 2013-11-14 22:44:24

圆弧不是同心圆，所以楼主才提出问题的，如果是同心圆，我估计他不会提这个问题

guoshouxu0214 · 发表于 2013-11-14 22:45:10

好题啊！研究研究！

baishaohua · 发表于 2013-11-14 22:45:47

衮雪76 发表于 2013-6-8 22:28

1 先做车直径50,直径80的台阶销,及孔,及斜台阶,
2 倒角如果可以手工修地话,将一板割50孔,将工件放入50孔后 ...
两边圆不是同心的，没法车

baishaohua · 发表于 2013-11-14 22:46:42

guoshouxu0214 发表于 2013-6-10 17:54

好题啊！研究研究！
多谢了，我用到这个定位元件，好奇怎么来的
