机械图纸中这个符号使什么意思呢

lamebin · 发表于 2013-11-14 22:40:25

R角2寸吧

mfka · 发表于 2013-11-14 22:41:10

英制长度单位。

阿连0621 · 发表于 2013-11-14 22:42:10

那个和雷电似的箭头呢下面还有一加号，那是什么意思啊

流浪的诗人 · 发表于 2013-11-14 22:42:49

阿连0621 发表于 2013-6-22 11:01

那个和雷电似的箭头呢下面还有一加号，那是什么意思啊
那应该是尺寸标注的一种方式，半径较大时可以用打折线，你可以查一下手册

q123456j · 发表于 2013-11-14 22:43:42

闷来，这末简单

Cavalier_Ricky · 发表于 2013-11-14 22:44:25

估计跟我一样，也是半道出家的和尚，基础知识欠缺。。。

liangh · 发表于 2013-11-14 22:44:57

能贴个全图吗？
不明白R15/32'是什么意思。
向右的箭头也不明白。

阿连0621 · 发表于 2013-11-14 22:45:36

liangh 发表于 2013-6-22 13:32

能贴个全图吗？
不明白R15/32'是什么意思。
向右的箭头也不明白。

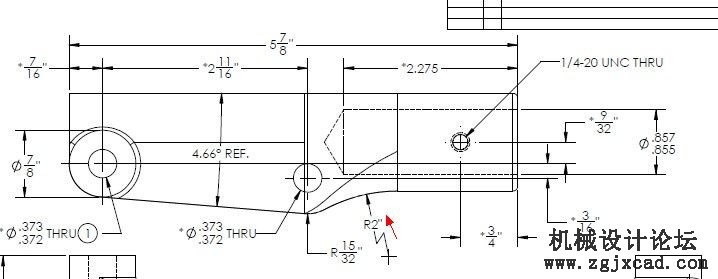

原图是这样的，各位大侠

liangh · 发表于 2013-11-14 22:46:21

阿连0621 发表于 2013-6-22 14:02

原图是这样的，各位大侠
原来如此
