下图两图的标注方式有区别吗,有哪些区别?
返回列表
发布主题
下图两图的标注方式有区别吗,有哪些区别?
[复制链接]
查看:
482
|
回复:
9
wendy8314127
wendy8314127
当前离线
积分
8
该用户从未签到
发表于 2013-11-14 22:39:33
|
显示全部楼层
|
阅读模式
关注机械设计论坛微信公众平台,直接获取网盘资源下载链接

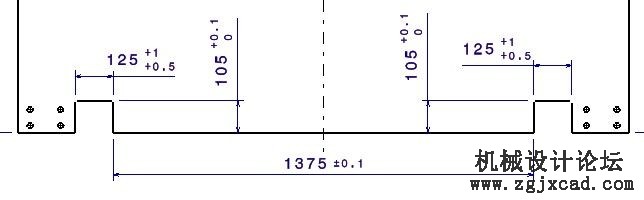

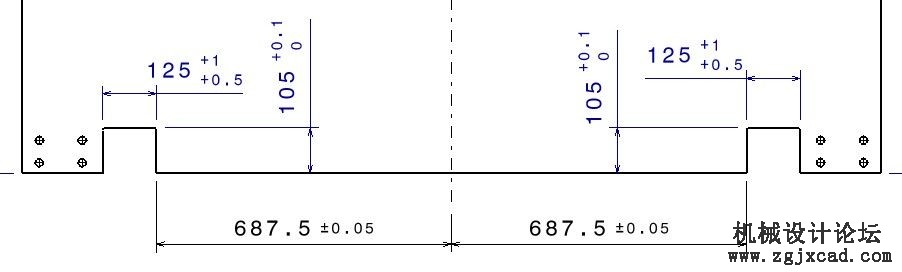

请问下图两图的标注方式有区别吗,有哪些区别?对加工方式各有什么不同影响,请大侠们指教,如果两图有错误也谢谢指正,谢谢!
补充内容 (2013-6-26 09:17):
这种问题移到简单求助,呵呵。我相信论坛有80%的人不知道其中标注的含义,基础都太差了
补充内容 (2013-6-26 12:13):
误会了了,大侠!
我是觉得在设计板块,绝大多数都要制图、标注,大家稍加讨论,实际意义更大。在基础板块参与的人当中懂的人更少,讨论价值稍低。
回复
使用道具
举报
一毛
一毛
当前离线
积分
56
该用户从未签到
发表于 2013-11-14 22:40:11
|
显示全部楼层
谈不上什么错不错吧,关键得看你产品的定位和基准要求。
回复
支持
反对
使用道具
举报
q123456j
q123456j
当前离线
积分
18
该用户从未签到
发表于 2013-11-14 22:40:41
|
显示全部楼层
一样个吧
回复
支持
反对
使用道具
举报
leftwall
leftwall
当前离线
积分
93
该用户从未签到
发表于 2013-11-14 22:41:32
|
显示全部楼层
用第二种吧,两种标法应该不是等效的
第一种不便于测量
回复
支持
反对
使用道具
举报
慢慢来123321
慢慢来123321
当前离线
积分
115
该用户从未签到
发表于 2013-11-14 22:42:12
|
显示全部楼层
看你具体要求吧 只是基准不一样而已
回复
支持
反对
使用道具
举报
西出阳关
西出阳关
当前离线
积分
39
该用户从未签到
发表于 2013-11-14 22:42:47
|
显示全部楼层
第一种画法加工时是以左端面为基准面加工右端面,或者以右端面加工左端面
第二种画法是以中心线平面为基准面加工左右端面。感觉第二种好点
回复
支持
反对
使用道具
举报
zh39204128
zh39204128
当前离线
积分
33
该用户从未签到
发表于 2013-11-14 22:43:18
|
显示全部楼层
如果要按未注形位公差抠定义的话,这个尺寸的未注对称度误差在0.5mm以内是合格的(H级),那么第二种标注显然严格多了。
回复
支持
反对
使用道具
举报
广州粤研钟彦华
广州粤研钟彦华
当前离线
积分
152
该用户从未签到
发表于 2013-11-14 22:43:56
|
显示全部楼层
第一种是老师教的,第二种是师傅教的
回复
支持
反对
使用道具
举报
丹枫911
丹枫911
当前离线
积分
11
该用户从未签到
发表于 2013-11-14 22:44:38
|
显示全部楼层
两种都没有错误,而且加工时是按照一样的工序,都是先画中心线,然后以中心线为基准铣左右两个缺口,但是第一种比较正式,说明一下,因为第一种是要求你铣左右两个缺口是关于中心线对称的,而第二种则没有对称要求。
回复
支持
反对
使用道具
举报
wlshph6927
wlshph6927
当前离线
积分
15
该用户从未签到
发表于 2013-11-14 22:45:38
|
显示全部楼层
感觉第二种比第一种公差相对较严点,各位大神觉得呢?
回复
支持
反对
使用道具
举报
