这个图画的对吗?
返回列表
发布主题
这个图画的对吗?
[复制链接]
查看:
556
|
回复:
9
babababababa
babababababa
当前离线
积分
117
该用户从未签到
发表于 2013-11-14 22:38:21
|
显示全部楼层
|
阅读模式
关注机械设计论坛微信公众平台,直接获取网盘资源下载链接
帮忙看下这个图画的对吗?谢谢!!!
回复
使用道具
举报
周benbendage
周benbendage
当前离线
积分
102
该用户从未签到
发表于 2013-11-14 22:39:01
|
显示全部楼层
有问题。
最明显的问题是,主视图上大小圆柱交接的地方应该是有相贯线的。呵呵。
还有个问题,你这零件明显是个铸件,多处铸造圆角没做处理,要会分清铸造平面和机加工面。
回复
支持
反对
使用道具
举报
zwc624264792
zwc624264792
当前离线
积分
25
该用户从未签到
发表于 2013-11-14 22:39:49
|
显示全部楼层
表示有歧义,左侧的凸台在图中不一定是圆的,也可以是方的,也可以这样画,左视图我总觉得怪怪的,我觉得最好使用半剖比较好。这样既可以看到凸台的形状也可以看到筋的情况。
回复
支持
反对
使用道具
举报
babababababa
babababababa
当前离线
积分
117
该用户从未签到
楼主
|
发表于 2013-11-14 22:40:27
|
显示全部楼层

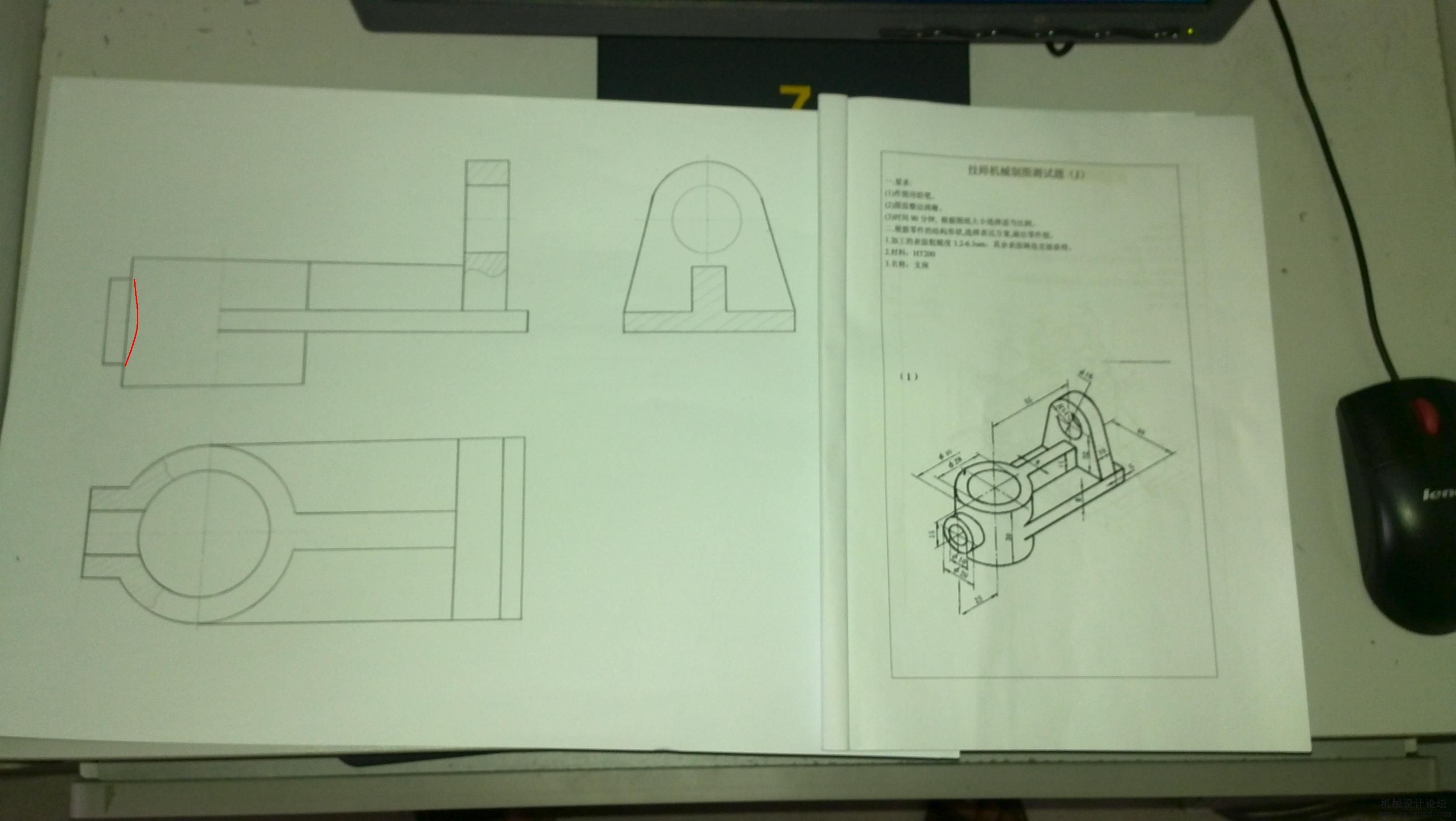

是应该画成这样吗?红线那段直线不需要了吧。
刚开始学制图,老师还没要求铸造圆角这些细节。
回复
支持
反对
使用道具
举报
hduzj
hduzj
当前离线
积分
50
该用户从未签到
发表于 2013-11-14 22:41:12
|
显示全部楼层
有问题,看画的图根本得不出和零件一模一样的零件图。
1、主视图没有剖面线,那就必有相贯线,没有画,明显错误;
2、俯视图,对于对称零件,多采用办剖;
3、左视图,按你画的应该是从主视图右半部分中间剖开,左侧全被剖掉了,那你应该标出剖面线的位置;
根据你画的三个图,是无法确定的:
1,大圆孔凸台,外形是圆表达出来了,内部孔是圆的也表达出了,但是内孔的深度看不出来;
2,小圆凸台,外形表达不清,你画的,可以看做外形是方的,也可以是圆的;
3,小圆凸台的内孔,可以是方的也可以是圆的,没有表达清楚。
回复
支持
反对
使用道具
举报
shikeye
shikeye
当前离线
积分
35
该用户从未签到
发表于 2013-11-14 22:41:55
|
显示全部楼层
回复
支持
反对
使用道具
举报
上海工作_2012
上海工作_2012
当前离线
积分
26
该用户从未签到
发表于 2013-11-14 22:42:54
|
显示全部楼层
为什么这么麻烦呢,直接用三维模型出工程图
回复
支持
反对
使用道具
举报
949457130
949457130
当前离线
积分
28
该用户从未签到
发表于 2013-11-14 22:43:47
|
显示全部楼层
俯视图缺少那个孔的虚线!
回复
支持
反对
使用道具
举报
samon2013
samon2013
当前离线
积分
11
该用户从未签到
发表于 2013-11-14 22:44:38
|
显示全部楼层
右视图圆孔应该用粗实线,图片看上去是细实线?
回复
支持
反对
使用道具
举报
ztf198887
ztf198887
当前离线
积分
22
该用户从未签到
发表于 2013-11-14 22:45:17
|
显示全部楼层
上海工作_2012 发表于 2013-7-1 08:34
为什么这么麻烦呢,直接用三维模型出工程图
大侠牛a
