这个左视图怎么画？

一双黑眸_惯性的 · 发表于 2013-11-14 22:36:52

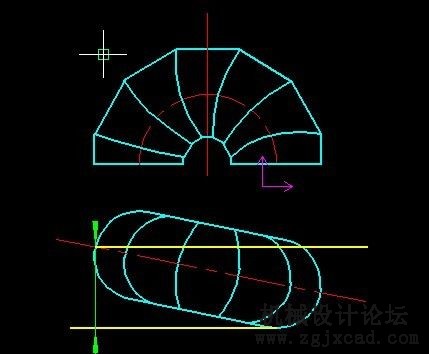

这个左视图改怎么画？

hitzek77 · 发表于 2013-11-14 22:37:33

下面的图为什么是带角度的？
即便工作状态是倾斜的，也是在画图时候应该水平放置。
右视图应该是圆弧+直线段。

大东风 · 发表于 2013-11-14 22:38:17

这个还真没看出来

青春0328 · 发表于 2013-11-14 22:39:04

同意二楼的说法

好方案 · 发表于 2013-11-14 22:39:53

你不是用的电子图吗？，根据基础理论直接做就行。

mixin0756 · 发表于 2013-11-14 22:40:35

为何不把零件摆正了？自己给自己找麻烦。

simon811219 · 发表于 2013-11-14 22:41:09

这样太浪费时间。搞个三维投影吧。话说为什么摆这个角度？我不自己就歪脖子看了。

一双黑眸_惯性的 · 发表于 2013-11-14 22:41:59

我也不愿意啊，哈哈，主要是领导的意思搞的我很难画，我觉得用放样的方法可行，就是啰嗦的一点
