大学生设计求解答凸轮能否与旋转轴作用（有图）

名字太炫不好 · 发表于 2013-11-14 22:35:47

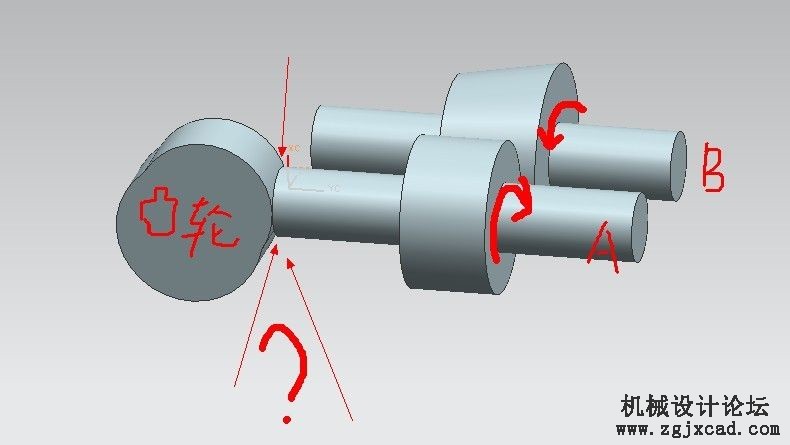

随便画了一下
设计思路是想让 A轴被凸轮压向右边向右前进的同时A轴会被 B轴（连续旋转）带动完成整个动作
现在的问题是 A轴与凸轮之间如何能不干涉能否实现求解答

angel1399793 · 发表于 2013-11-14 22:36:37

可以实现。
给A一个“外套”即可

名字太炫不好 · 发表于 2013-11-14 22:37:25

angel1399793 发表于 2013-7-13 19:30

可以实现。
给A一个“外套”即可
外套？求详细啊不太明白

angel1399793 · 发表于 2013-11-14 22:38:04

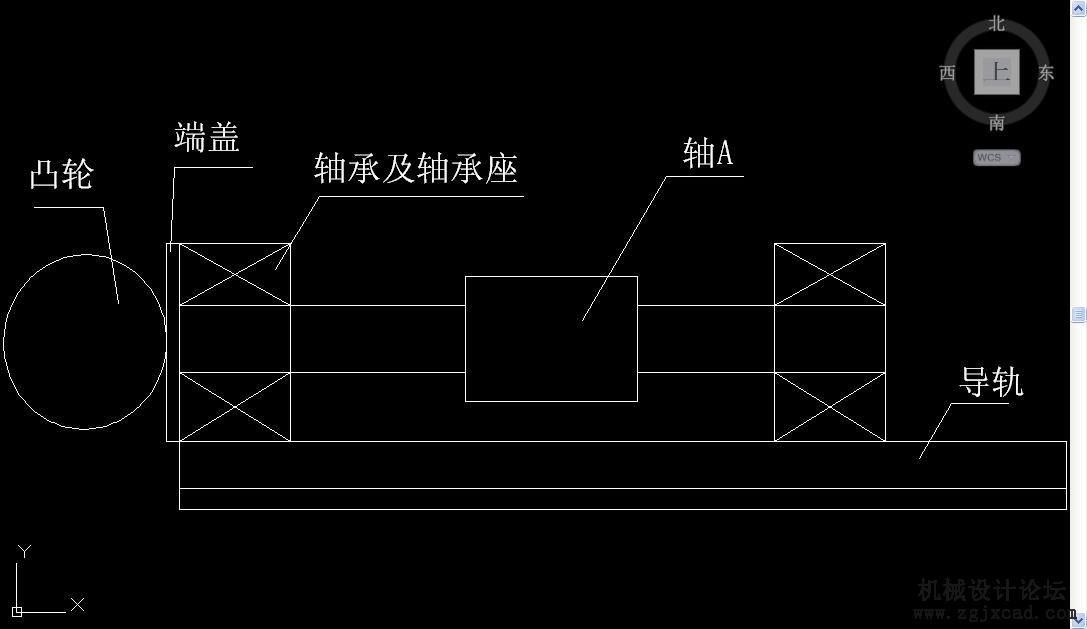

这个意思：

桂花暗香 · 发表于 2013-11-14 22:39:03

其实在左侧加入如图的凸轮就可以！这样就少个传动。

爱猫人士薛定谔 · 发表于 2013-11-14 22:39:43

可以啊，就是直接接触的话会磨损。
楼上天使的方案可行，
其实就和普车里的换挡一样啊，用滑移齿轮也行，只是用凸轮来控制档位，不过要关机换挡，否则齿轮会打坏。

mekiss · 发表于 2013-11-14 22:40:31

不明白最终目的

Cavalier_Ricky · 发表于 2013-11-14 22:41:24

B是打算怎么带动A？

名字太炫不好 · 发表于 2013-11-14 22:42:23

Cavalier_Ricky 发表于 2013-7-13 22:01

B是打算怎么带动A？
A轴上有个橡皮轮 B轴上那个带锥度的橡皮轮 A向右移动到极限位置时 2个橡皮轮摩擦就带动了

名字太炫不好 · 发表于 2013-11-14 22:43:15

昨天晚上已经想到了凸轮不用和A轴接触了底座是一个直线滑台所以打算让滑台和凸轮作用可行的吧？
