求下图加工工艺步骤，急~！

噢麦迪儿 · 发表于 2013-11-14 22:35:38

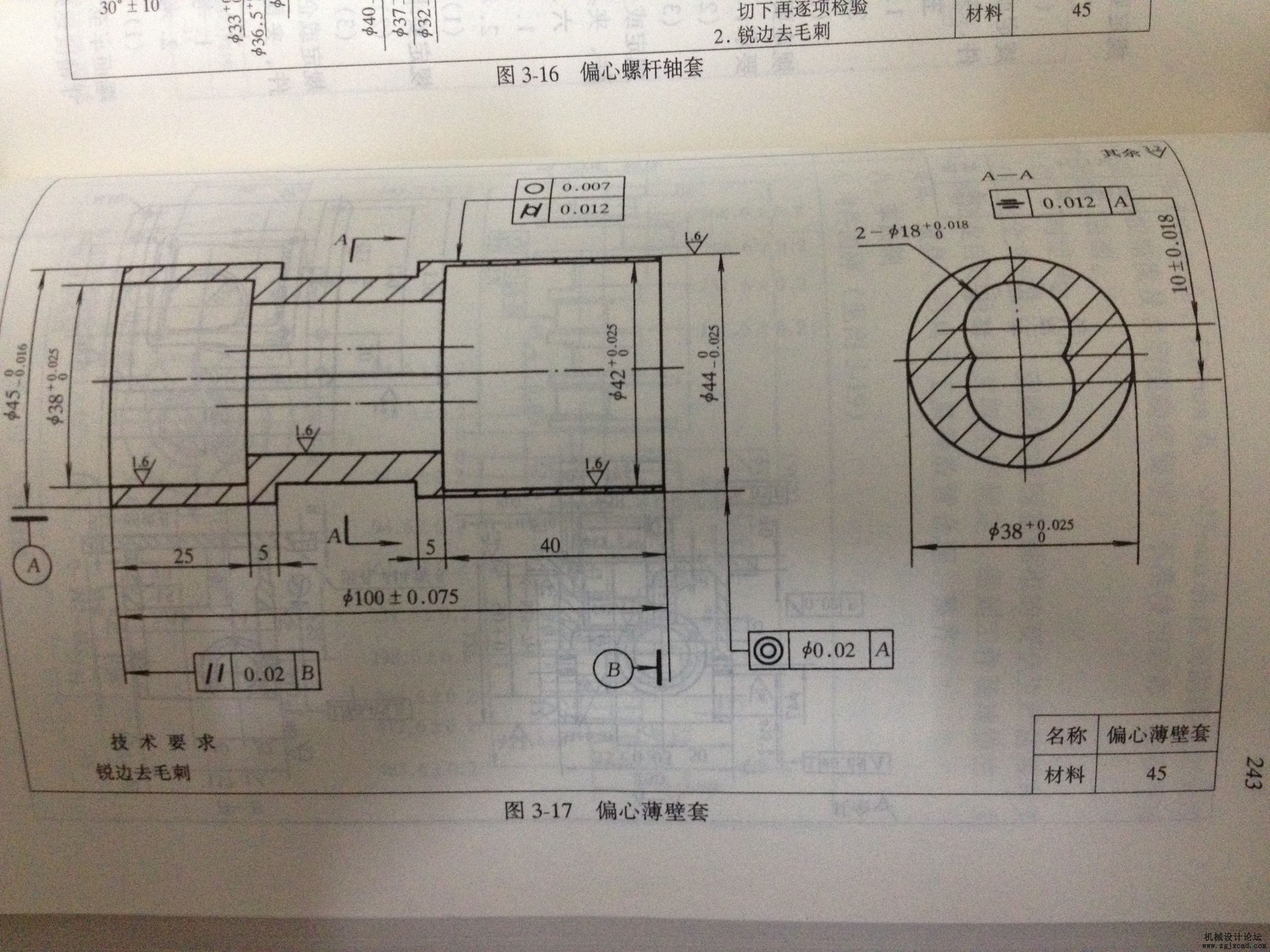

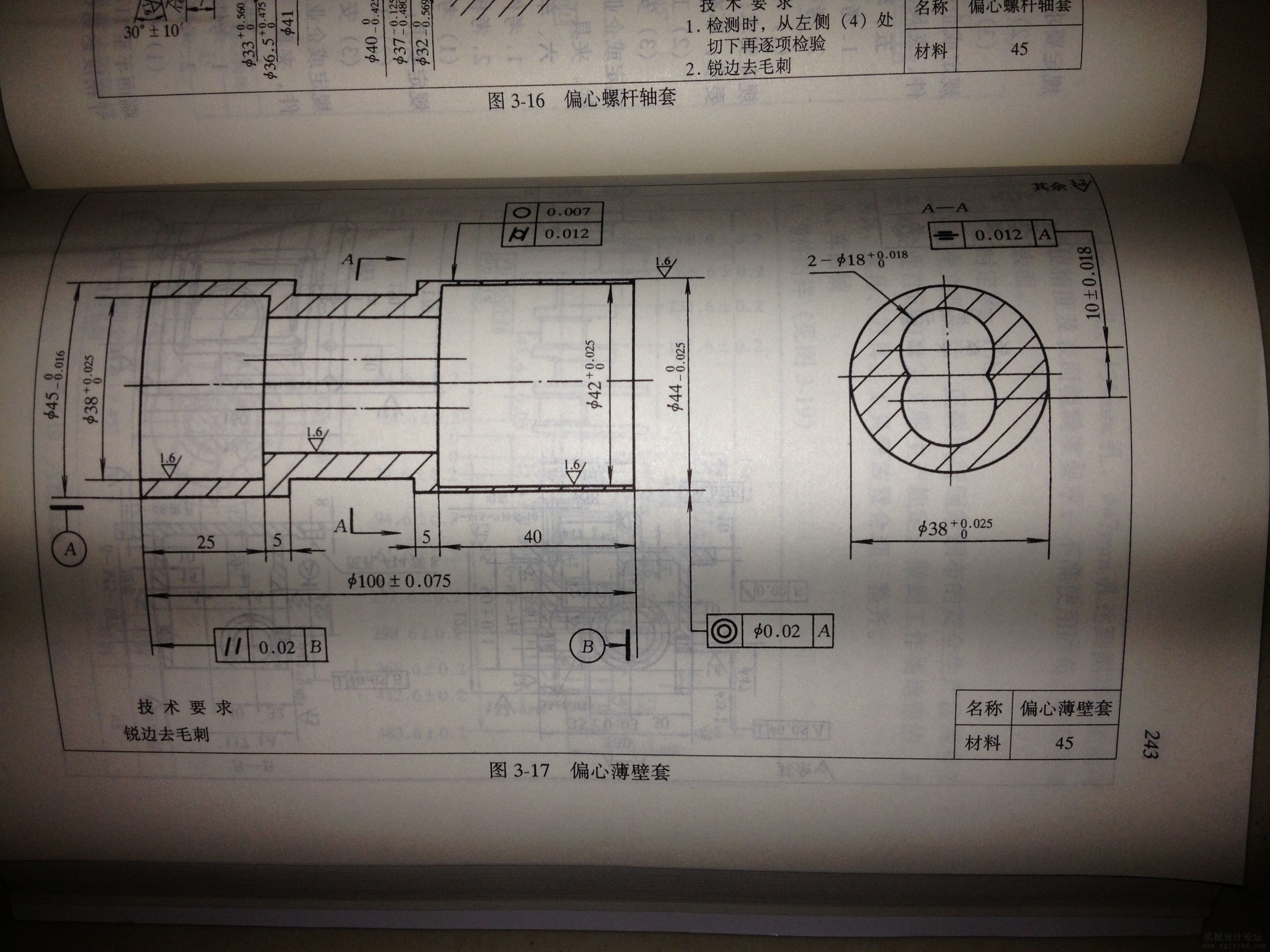

本周高级工技能鉴定实际操作考试题目请大虾帮忙介绍好的加工步骤~！如何高标准保证加工精度，又最省时间！感谢了！·

回帖推荐

噢麦迪儿查看楼层
重叠圆怎么加工好第二个偏心孔用钻夹头装键槽铣刀好些不？

噢麦迪儿 · 发表于 2013-11-14 22:36:30

求好心人帮忙告知~！或直接发邮件给我。感谢！

噢麦迪儿 · 发表于 2013-11-14 22:37:22

这么晚了还有人在线能帮助我的吗？

噢麦迪儿 · 发表于 2013-11-14 22:38:05

补充一下~！是CA6140机床加工·没有啥先进设备

噢麦迪儿 · 发表于 2013-11-14 22:38:56

。z?z?z

西出阳关 · 发表于 2013-11-14 22:39:51

我觉得，首先加工中间的槽，然后从左端钻偏心孔，然后加工左端孔，最后装夹左端孔加工右端孔

Niusd · 发表于 2013-11-14 22:40:30

先小孔后大孔

噢麦迪儿 · 发表于 2013-11-14 22:41:23

重叠圆怎么加工好第二个偏心孔用钻夹头装键槽铣刀好些不？

LONG586923 · 发表于 2013-11-14 22:42:03

几年前在学校做了不少这样的，双偏心+/-0.02，

ttlegyq · 发表于 2013-11-14 22:42:43

两偏心孔是线切割割的，用车床对夹具要求和工人技术水平要求太高。
总体来说这个产品考点很多，很好的例子，工艺有点复杂，你要是没点基础，估计连理解也很难。
