旋转圆盘要怎么做结构设计

891154223 · 发表于 2013-11-14 22:34:46

圆盘每旋转一个角度，边缘的一个点上会固定受到一个向下的压力。圆盘中间安装在分割器上。
怎么做受力分析和强度计算，还有结构用什么样的比较好。。。

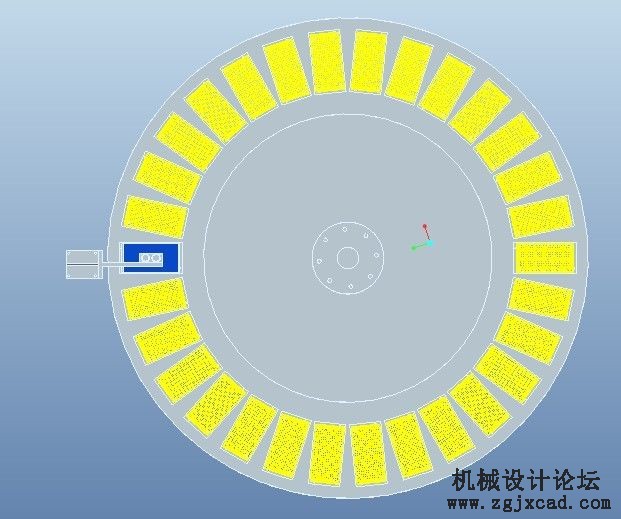

上传图了，蓝色的是向下压的

小白丶经典 · 发表于 2013-11-14 22:35:25

同求

米米hu · 发表于 2013-11-14 22:36:07

应该是悬臂梁受力分析。

zms9439 · 发表于 2013-11-14 22:37:04

请上图
谢谢

mfka · 发表于 2013-11-14 22:37:53

圆盘应该算是壳类零件，不能按梁作受力分析。

hc2003 · 发表于 2013-11-14 22:38:50

同求相同的问题

891154223 · 发表于 2013-11-14 22:39:38

zms9439 发表于 2013-7-2 08:25

请上图
谢谢
图上传了，求大侠指点

zms9439 · 发表于 2013-11-14 22:40:19

是做分析吗，应该按照壳来分析，或者计算
板壳类部件，受力也会有，扭曲变形的可能

wmongranke · 发表于 2013-11-14 22:41:06

itwotwo · 发表于 2013-11-14 22:41:51

这是考试题吗？有同求者真是怪！
