大学生设计遇到一个简单机构的问题求解答

名字太炫不好 · 发表于 2013-11-14 22:33:42

如图我用红色标记标出的我在SW里画出来装配这个位置给他加的同心的约束这个杠杆就不能动作
这个机构就当他是使用气缸的那这个可行吗？
我去洗衣服回来求解答

东海fyh126 · 发表于 2013-11-14 22:34:15

加同心干嘛，，，，相切或者距离啊。

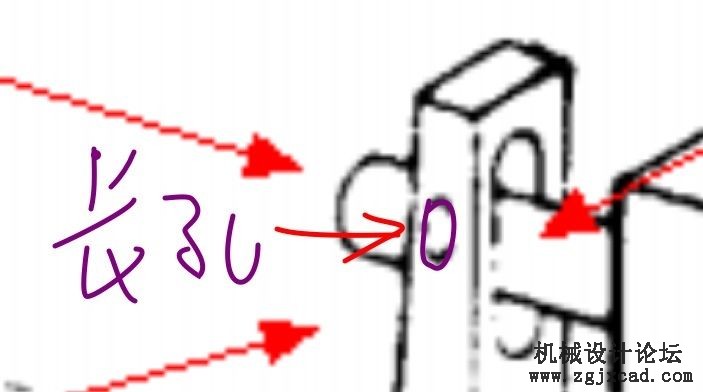

mixin0756 · 发表于 2013-11-14 22:34:56

zerowing · 发表于 2013-11-14 22:35:50

这个图，你用SW仿真是铁定要出现不能运动的。原因很简单，杠杆运动，两端点走的是圆弧，不是直线，你用SW全做正常同心装配i后，气缸杆只能走直线，那么自然就动不了了。
但是实际中，因为无论是活塞杆，还是楼上注明的卡孔，还是下面的中心定位孔，都存在间隙。再加上考虑杆件可以适当弯曲，所以硬别着使用是可以实现动作的。
