求大神帮忙看看，这个是卡盘哪个面的剖视图

[复制链接]
查看: 308|回复: 2
南宫云瑶

该用户从未签到
发表于 2013-11-14 22:33:27 | 显示全部楼层 |阅读模式
关注机械设计论坛微信公众平台，直接获取网盘资源下载链接

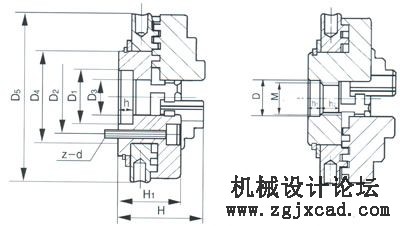

[color=]本人是机床方面小白一枚，看了一张卡盘的2维图，却搞不通它是怎么画的，想问一下，两个图分别是什么视图，求指教
回复

使用道具 举报

angel1399793

该用户从未签到
发表于 2013-11-14 22:33:59 | 显示全部楼层
从不同i方向剖视的
左图为螺栓——爪剖视
右图为盘体——爪剖视
回复 支持 反对

使用道具 举报

shikeye

该用户从未签到
发表于 2013-11-14 22:34:35 | 显示全部楼层
不同方向剖视的
回复 支持 反对
