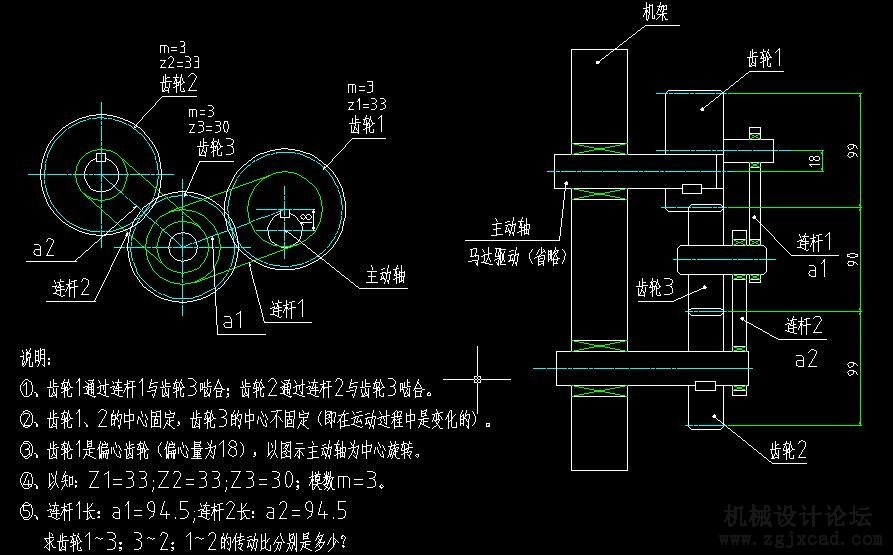

求传动比

[复制链接]
查看: 413|回复: 9

该用户从未签到

发表于 2013-11-14 22:31:13 | 显示全部楼层 |阅读模式

回复

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:31:49 | 显示全部楼层
终于看明白了,齿轮3是在不断地运动中,以补偿齿轮1的偏心运动, 貌似减速比还是原来的齿数比,就是角速度有点不均匀。对不?
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:32:48 | 显示全部楼层
你这东西有问题啊,大哥,偏心齿轮你也想的出来,能满足啮合的,你齿轮怎么加工?你知道是什么齿形
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-11-14 22:33:40 | 显示全部楼层

海鹏.G 发表于 2013-7-12 18:24

你这东西有问题啊,大哥,偏心齿轮你也想的出来,能满足啮合的,你齿轮怎么加工?你知道是什么齿形

加工的问题很简单啊~先按照标准齿轮加工好,在加工偏心啊~
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-11-14 22:34:18 | 显示全部楼层

hoot6335 发表于 2013-7-12 18:30

加工的问题很简单啊~先按照标准齿轮加工好,在加工偏心啊~

这个齿轮付主要是实现齿轮2的变速转动。齿轮1是电机直接驱动的。在电机速度一定的情况下,一个周期内实现了齿轮2的速度变化。
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-11-14 22:35:10 | 显示全部楼层

东海fyh126 发表于 2013-7-12 18:15

终于看明白了,齿轮3是在不断地运动中,以补偿齿轮1的偏心运动, 貌似减速比还是原来的齿数比,就是角速度有 ...

我看到有个设备上用了此结构,但不知道怎么计算的。
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:35:57 | 显示全部楼层

应该是齿轮的传动比不变,常规计算。
偏心齿轮自己的外园与轴心的线速度由于偏心产生周期变化,从而带动齿轮转速周期波动。只计算偏心轮的外园线速度与轴的线速度比就可以得到传动比。
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:36:38 | 显示全部楼层
此机构是曲柄摇杆机构跟齿轮机构的结合体吧
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:37:13 | 显示全部楼层

图贴全了?计算自己来吧
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:37:50 | 显示全部楼层

1:2=1:3≠3:2,且3:2=1:1
原因:1、传动比-------主、从动轮的角速度比;
   2、任意时刻,两齿轮啮合点的线速度相等,但是由于1、3齿轮间存在偏心导致1、3两轮瞬时回转半径不同,所以角速度不同,故1:3非恒定;
   3、任意时刻,由于连杆的作用,轮3都有一个相对固定的位置,2、3两轮瞬时回转半径恒定且相等,故3:2=1。且此时1:2=1:3。
正在用solidworks做运动计算,同时找理论力学书检验自己以上推论对不对,发现两个问题:
1、solidworks的motion用起来力不从心,基本以前没有用过,而且这个教程太简单,不能从中学到东西。我就想到前两天有个朋友发帖问制图软件用到什么程度算及格-------能把自己心里想的模型准确快速表达出来就是及格,重点在自己的设计或者想象推理,其次才是准确快速用软件表达。以前没软件照样有工程师,肚子里没有料只能是“描图工”。
2、《理论力学》书找不到了。
