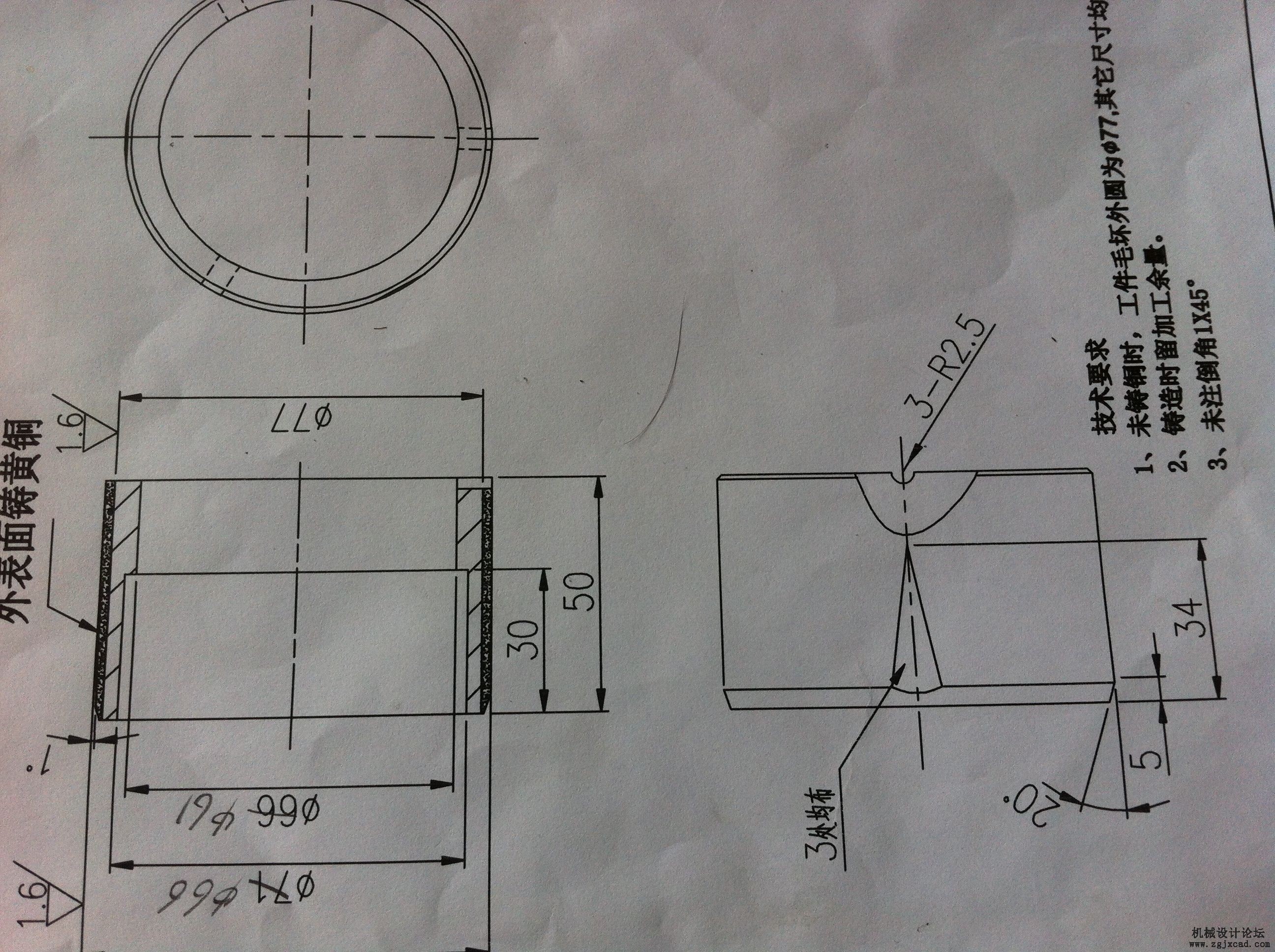

如图所示是一个液压油缸的缓冲套，请问图中的三处均布代表什么意识？

小王02 · 发表于 2013-11-14 22:28:51

三处均布表示什么意识？是一个半锥管吗？3-R0.5又代表什么？是三个半圆吗？

zerowing · 发表于 2013-11-14 22:29:30

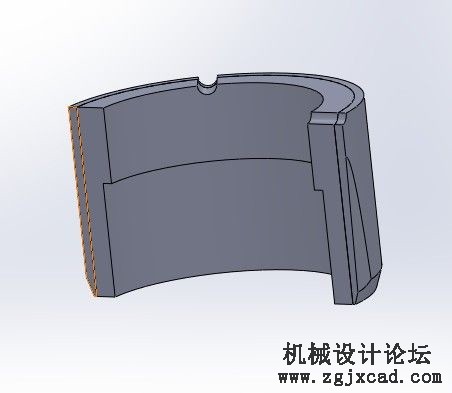

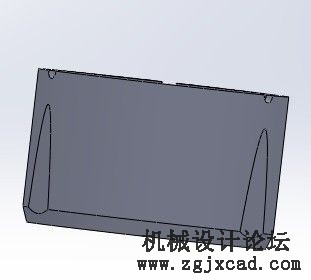

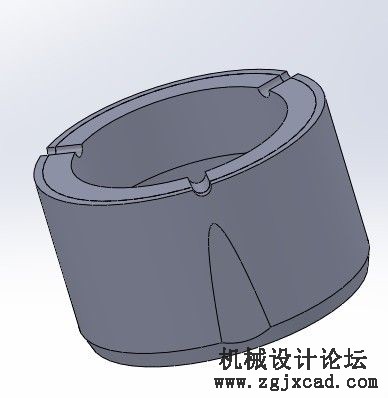

基本上应该是这样。

/_cast_王珂 · 发表于 2013-11-14 22:30:22

3个R2.5没标圆心的位置，默认半圆吗。
楼上的三维图，半圆和锥孔分布的角度好像有问题。
楼主的图纸的左视图没看到锥孔应该看到的轮廓。

马(不停)蹄 · 发表于 2013-11-14 22:31:02

从楼上的三维图表示的1度是相贯线（即圆弧），但楼主的图纸看来应该是斜面。起到一个节流到密封的作用，从而实现缓冲。

小王02 · 发表于 2013-11-14 22:31:33

zerowing 发表于 2013-5-17 12:41

基本上应该是这样。
请问大侠哪里错了？？？？具体指出！

小王02 · 发表于 2013-11-14 22:32:11

/_cast_王珂发表于 2013-5-17 14:32

3个R2.5没标圆心的位置，默认半圆吗。
楼上的三维图，半圆和锥孔分布的角度好像有问题。
楼主的图纸的左视 ...
没有剖面线的地方是R2.5的圆孔？？

今非昔比WYS · 发表于 2013-11-14 22:32:49

嗯

秃鹫2013 · 发表于 2013-11-14 22:33:23

/_cast_王珂发表于 2013-5-17 14:32

3个R2.5没标圆心的位置，默认半圆吗。
楼上的三维图，半圆和锥孔分布的角度好像有问题。
楼主的图纸的左视 ...
楼上三维图没有问题的，开的槽就是缓冲用的，槽起到改变流量的作用
