如图中的槽是否可以这样标注，有什么统一的规定吗

986675481 · 发表于 2013-11-14 22:28:06

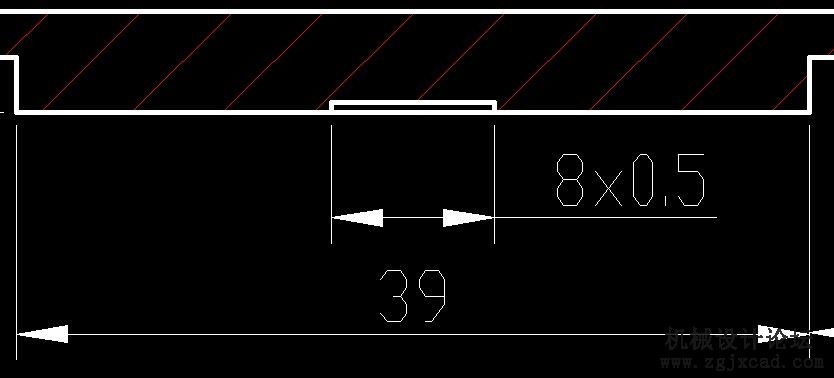

如图中的槽，是否可以这样标注？有什么统一的规定吗？请求各位大侠的帮助！！！

angel1399793 · 发表于 2013-11-14 22:28:39

最好在0.5前加一个向下的箭头

张强aiai · 发表于 2013-11-14 22:29:22

定位尺寸没有。我标的话，直接长多少宽多少。

986675481 · 发表于 2013-11-14 22:29:56

张强aiai 发表于 2013-8-2 19:46

定位尺寸没有。我标的话，直接长多少宽多少。
谢谢，学习了

986675481 · 发表于 2013-11-14 22:30:27

谢谢逍遥处士大侠的点评，学习了！！

wolf-huang · 发表于 2013-11-14 22:31:25

如果是轴类的话，标：底径x宽度，

yinzengguang · 发表于 2013-11-14 22:32:10

这图，有歧义啊，怎么还多了一横呢，楼主来个全图吧，至少能看清楚结构布局啊

陈火东 · 发表于 2013-11-14 22:32:43

不能这样标，制图标准没有说过能这样标。

986675481 · 发表于 2013-11-14 22:33:24

yinzengguang 发表于 2013-8-2 21:02

这图，有歧义啊，怎么还多了一横呢，楼主来个全图吧，至少能看清楚结构布局啊

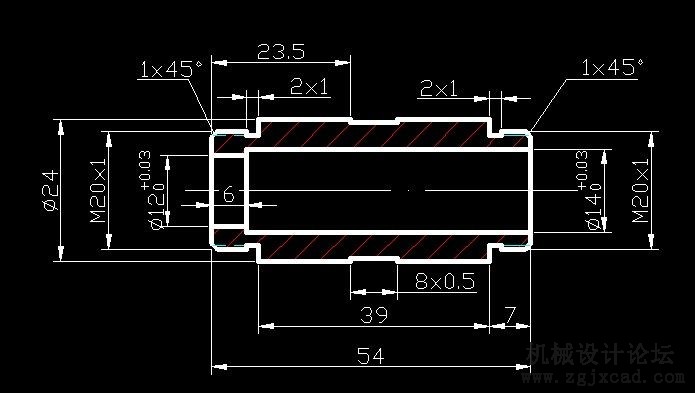

那一横是错的，全图如上

雷__明 · 发表于 2013-11-14 22:34:09

这个肯定是错的，你这个有点和键槽相似，就按键槽的规范标注吧
