谁能告诉我这链条怎么画 CAD

doublefoot · 发表于 2013-11-14 22:26:05

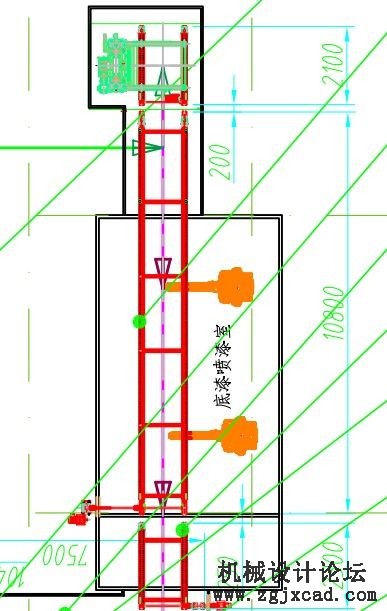

链条是怎么画出来的？里面黑线怎么能画出来
大家好像没明白我的意思。我是说第二个图链条上面的黑线用cad怎么画出来？就这个，大家帮帮忙，

mengen7 · 发表于 2013-11-14 22:26:55

没看懂。请高手帮忙解答吧。

探索号QM · 发表于 2013-11-14 22:27:27

看不懂。请高手帮忙解答吧。

doublefoot · 发表于 2013-11-14 22:28:01

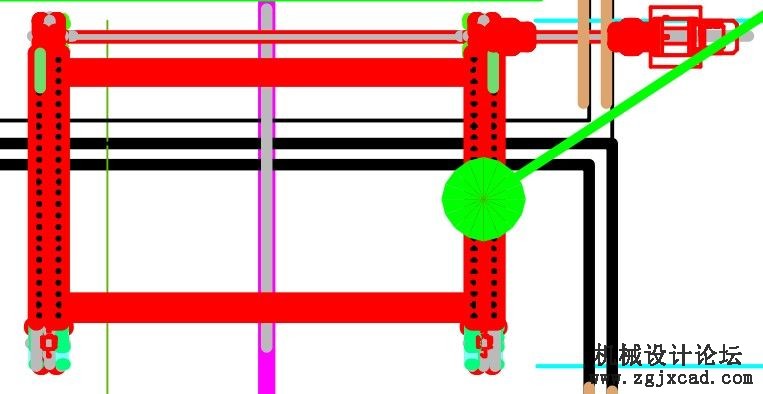

第二个图是链条，链条是红的，里面还有两条黑虚线。这两条黑虚线怎么画

老爹的鸟枪 · 发表于 2013-11-14 22:28:53

cad图？把图传上来最好，

doublefoot · 发表于 2013-11-14 22:29:27

老爹的鸟枪发表于 2013-8-7 12:36
cad图？把图传上来最好，

不是cad,是pdf.要我给画成cad.现在链条画不出来啊

老爹的鸟枪 · 发表于 2013-11-14 22:30:01

局部图，没有明显特征，很难猜。

铁未销 · 发表于 2013-11-14 22:30:45

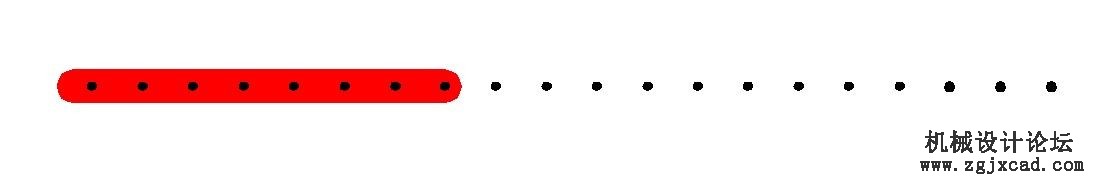

红线线型很粗，黑点画成圆圈填充，半径较小

doublefoot · 发表于 2013-11-14 22:31:24

铁未销发表于 2013-8-7 13:29

红线线型很粗，黑点画成圆圈填充，半径较小
大师，谢谢。圆圈填充不会啊
怎么填充线里面

铁未销 · 发表于 2013-11-14 22:32:13

doublefoot 发表于 2013-8-7 13:32

大师，谢谢。圆圈填充不会啊
怎么填充线里面
大师不敢当，我这方法也未必是唯一的，原图也许不是这么做的，至于填充这等基本功，你还是找本书或者视频教程吧，光用语言说不清楚，看演示，一次就能学会的
