齿轮加工保证 键和齿的对中为0.05 的夹具设计

[复制链接]
查看: 340|回复: 6

该用户从未签到

发表于 2013-11-14 22:25:41 | 显示全部楼层 |阅读模式
对于此夹具的设计 困惑许久 诚求论坛 大佬解惑

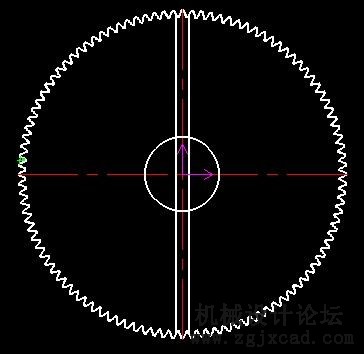

如何设计夹具 保证图中的标记齿中心与内孔单键的偏差≤0.05,同时又要保证内孔单键的 对称度偏差?????
斜齿轮,压力角25° ,模数m=8,齿数Z=108,螺旋角β=21°
补充内容 (2013-8-12 15:14):
多谢 angel1399793 的 提醒;
基准A是 内孔,
补充内容 (2013-8-12 16:11):
外圆直径1000mm
补充内容 (2013-8-12 16:24):
齿顶高系数ha=1,顶系系数=0.26,齿轮精度6级,GB10095-88

回复

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-11-14 22:26:23 | 显示全部楼层
自己先顶一个
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:27:07 | 显示全部楼层
基准A在何处?图纸可有标注?难道是标记齿的中点与键槽中点的连线?还是某个角度?
又是一张非典型图纸的作者,反正我是看不明白他的意图的
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:27:44 | 显示全部楼层

这么大的齿轮居然用键条。
不建议用键条定位,你给的对称度是0.02mm.这个齿轮按半径440mm算,到了齿部偏差就有3.5mm。
滚齿之后,用两个磨好并铣过面的圆棒来找到键槽的中线,然后做键槽,这样能保证公差。
ps:怎么检验呢?三坐标?


回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-11-14 22:28:34 | 显示全部楼层

angel1399793 发表于 2013-8-12 06:50

基准A在何处?图纸可有标注?难道是标记齿的中点与键槽中点的连线?还是某个角度?
又是一张非典型图纸的作 ...

多谢指正,已加入以内孔基准A
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-11-14 22:29:24 | 显示全部楼层

打死你 发表于 2013-8-12 09:14

这么大的齿轮居然用键条。
不建议用键条定位,你给的对称度是0.02mm.这个齿轮按半径440mm算,到了齿部偏差 ...

关于检测:可以用三坐标检测,1,首先测出键槽的中心,2.然后建立好坐标系,3.再测齿的中心,4.找出偏差值 ,属个人想法,欢迎各位大侠 指正。
还有大侠 ,你说的齿轮半径按440mm算齿部偏差到了3.5mm,可是我按最大半径算也只0.09啊,可能想法差异,没看懂!请教!
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:30:13 | 显示全部楼层

yccando06 发表于 2013-8-12 16:27

关于检测:可以用三坐标检测,1,首先测出键槽的中心,2.然后建立好坐标系,3.再测齿的中心,4.找出偏差值 ...

我的想法是:如果你用键条定位,到时候肯定是打表键条两侧求中心线。假设键条偏了0.01mm(你给额对称度0。02mm),中心线也会偏0.01m。这个是扇形放大的。那么你求出的中心线和实际中心线在你的齿轮边缘的距离就是0.01x340mm=3.4mm
(我假设的前提是铣键槽是校正圆心铣出来的,那么意味着就是垂直于半径,有误差就会形成角度)
即使我的想法不正确,事实上还是不能用键条定位。你的半径太大
回复 支持 反对

使用道具 举报
