该怎样计算图中定位钢丝是否能够承受这么大的力量？

阿难和松山 · 发表于 2013-11-14 22:24:58

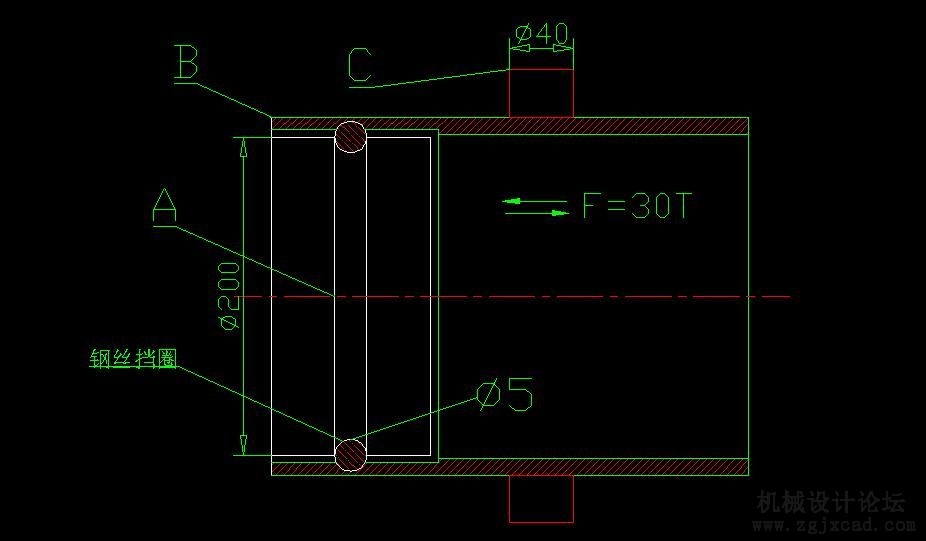

机械结构中用到一种定位钢丝，直径为5，怎样计算它是否能够承受20T的轴向力？图示中C焊接在B物体上，B物体和A通过定位钢丝L连接固定，定

位钢丝受轴向来回的力。A物体轴向运动带动B和C一起运行！

angel1399793 · 发表于 2013-11-14 22:25:43

5mm的钢丝能承受20T的
轴向力
，你吓死我了

逍遥处士 · 发表于 2013-11-14 22:26:37

需要考虑因数众多。但凭这点数据，难以给出合理的建议。

阿难和松山 · 发表于 2013-11-14 22:27:07

angel1399793 发表于 2013-8-13 10:13

5mm的钢丝能承受20T的轴向力，你吓死我了
大侠的意见呢？

阿难和松山 · 发表于 2013-11-14 22:27:45

逍遥处士发表于 2013-8-13 10:47

需要考虑因数众多。但凭这点数据，难以给出合理的建议。
没有找到相关的资料，不知道如何入手！

打死你 · 发表于 2013-11-14 22:28:36

你这是在开国际玩笑？
我先讲一下我的理解：你想把钢丝当做键条或者卡簧一样的东西吧？
我给你算一下：
15mm钢丝接触面积：2.5x2x3.14x100x2x3.14x0.3=2597平方毫米（你只有不到三分之一接触）
2承受20T的力
3单位面积承受的力是：200000N/2597=77mpa
以45钢为例子，屈服强度为350mpa，看似够了。。。。。。
实际上：
你的结构是不适合承受大的轴向力的，半径2.5mm的圆槽是不会提供剪切力的，更多的是看B受力后的变形程度和摩擦力了，这是远远不够的。。。。。
另外：你这个结构怎么安装上去？

阿难和松山 · 发表于 2013-11-14 22:29:07

打死你发表于 2013-8-13 12:14

你这是在开国际玩笑？
我先讲一下我的理解：你想把钢丝当做键条或者卡簧一样的东西吧？
我给你算一下：
起定位和连接的作用，类似与键槽！在环形槽的外面开个长方形小孔，慢慢穿进去！

boa65432 · 发表于 2013-11-14 22:29:56

定位钢丝，定位钢丝。

阿难和松山 · 发表于 2013-11-14 22:30:37

boa65432 发表于 2013-8-13 15:33

定位钢丝，定位钢丝。
？？？？？？？
