直径B与基准A同心度怎么保证，直径B精度怎么保证

ㄅｖ1p°聰 · 发表于 2013-11-14 22:24:42

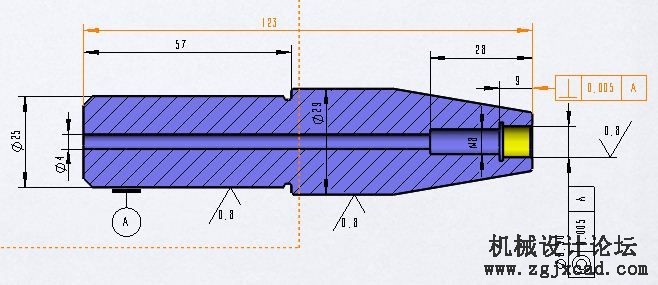

如图：直径B与基准A同心度怎么保证，直径B精度怎么保证，B直径公差为8 0 +0.01，深度8MM
基准A长度为60MM直径25,前端长度为80MM直径30,材质为40CR,需热处理HRC36-40，两个外径需外圆磨加工精度0.016，只是B直径只能在热处理后且外圆磨好后加工，所以同心度问题不知道怎么保证，孔径的话在车床上能保证0.01以内吗？

angel1399793 · 发表于 2013-11-14 22:25:23

这同轴度，夸张！
做着个零件工艺流程不复杂，拼的是设备精度和刀具，没经验的老师傅是做不了，做的话，废品率也是极高的。

kumufchun · 发表于 2013-11-14 22:26:17

精度越高加工的余量就越小其他的就拼下设备和夹具了

ttlegyq · 发表于 2013-11-14 22:27:05

首先要说明，a的尺寸要求和长度，其次要了解b的长度，再次要知道台阶外圆的尺寸和长度。
所以此产品的加工关键的几个尺寸你都没给，方法自然没有

青春给了谁..... · 发表于 2013-11-14 22:27:48

这个产品完全可以一次性加工出来，要么做工装加工

624272884 · 发表于 2013-11-14 22:28:39

这得上磨床啊

back_kom · 发表于 2013-11-14 22:29:37

不知道什么产品上用的？

itwotwo · 发表于 2013-11-14 22:30:27

反过来做可能容易些，先珩磨ID8 +0.01/-0，并在前段打中心孔，在用两端孔做基准做中心磨。如果不允许留顶尖孔的话，在车掉前端面。

784928942 · 发表于 2013-11-14 22:31:14

itwotwo 发表于 2013-8-7 16:58

反过来做可能容易些，先珩磨ID8 +0.01/-0，并在前段打中心孔，在用两端孔做基准做中心磨。如果不允许留顶尖 ...
能保证小孔与磨削中心轴线同轴度吗？

ㄅｖ1p°聰 · 发表于 2013-11-14 22:32:06

itwotwo 发表于 2013-8-7 16:58

反过来做可能容易些，先珩磨ID8 +0.01/-0，并在前段打中心孔，在用两端孔做基准做中心磨。如果不允许留顶尖 ...
公司有外圆磨，车床，加工中心，不外协的话，内部设备加工不知道能到精度，孔内部有螺纹没画上

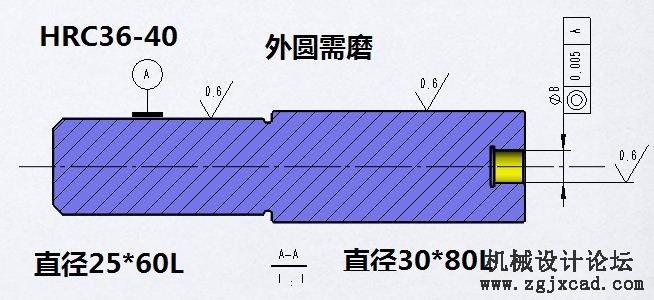

还是附个清楚的图吧，怕尺寸不清做不好工艺！
