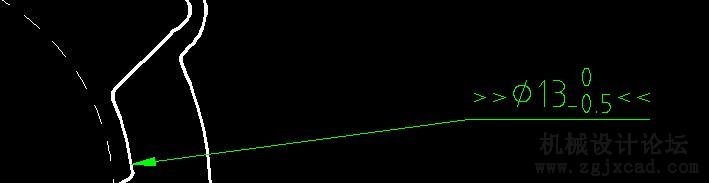

请问一下这个直径标注的大小符号什么意思？

福满三江 · 发表于 2013-11-14 22:25:38

把整张图发来看看

tmouse416 · 发表于 2013-11-14 22:26:11

见识有限，看不懂大小符号代表什么意思

阿难和松山 · 发表于 2013-11-14 22:26:54

可能是表示重要的是尺寸，加工的时候必须保证的！你得问问这个画图匠！

高灿xg · 发表于 2013-11-14 22:27:28

要是满图都是那个，那就是普通的了。要是只有那一二个是那样的，就是表示必须保证尺寸及精度的重要尺寸。制图里面那个符号没什么特别意思，只能起到注意作用。

lxybob110 · 发表于 2013-11-14 22:28:11

如果是特别提示必须保证加工精度的符号，在技术要求或另附说明里需备注说明符号意义。要非如此，该类符号只有制图的人才能明白其中的意义了。

昨日明月 · 发表于 2013-11-14 22:29:00

有公差就已经表示是重要的加工部位和要保证加工精度了。
