如何画渐开线内花键？试制件，打算用线切割，急！

______信仰， · 发表于 2013-11-14 22:23:27

参数：

______信仰， · 发表于 2013-11-14 22:24:12

参数

天天工作室 · 发表于 2013-11-14 22:25:01

______信仰，发表于 2013-8-17 19:53

参数
这些手册上都有的，我觉得还是自己研究一下吧，虽然我也没画过，呵呵！

夕阳书生 · 发表于 2013-11-14 22:25:47

英制的？

______信仰， · 发表于 2013-11-14 22:26:39

天天工作室发表于 2013-8-17 20:58

这些手册上都有的，我觉得还是自己研究一下吧，虽然我也没画过，呵呵！
因为要线切割啊，齿廓必须正确，制图人只给了个示意图，需要自己话，不会画了，用CAXA

______信仰， · 发表于 2013-11-14 22:27:26

夕阳书生发表于 2013-8-17 21:45

英制的？
美制

______信仰， · 发表于 2013-11-14 22:28:01

夕阳书生发表于 2013-8-17 21:45

英制的？
参数2中对于外圆直径，我算出来的尺寸和上面的还不大一样，这里有个WORD的资料，我不知道怎么上传。。。。。。。。。。。。。。

夕阳书生 · 发表于 2013-11-14 22:28:45

对于英制和美制的，我不大熟悉，提不出有用的帮助。

打死你 · 发表于 2013-11-14 22:29:33

模数你知道了：1.5875. 齿高是1.7859，分开说就是齿顶高0.79375，齿根高：0.9921875（这里的齿高用的模数是0.79375）
话说外圆直径是什么？

wangqing1 · 发表于 2013-11-14 22:30:14

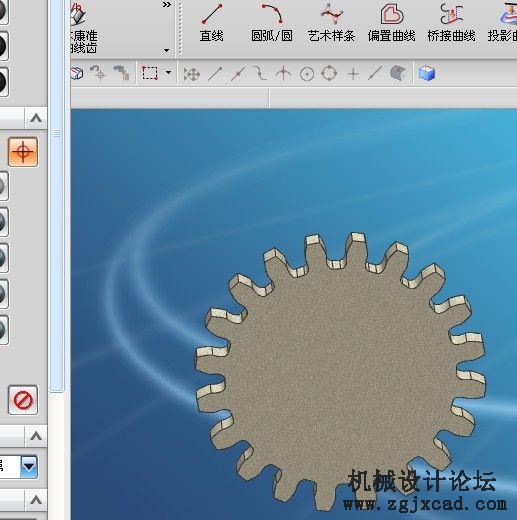

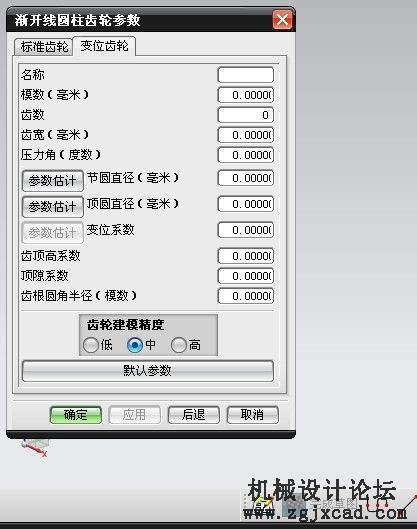

UG7.5有齿轮模块，,多给点分，我给你弄，多分哦
