如何设计改进如图夹具及其注意事项

无名小卒 · 发表于 2013-11-14 22:22:42

1.该夹具有卖现成的吗？
2.该夹具是怎么用螺纹实现左右同时夹紧和松开的，就是具体工作原理？（看似简单，欢迎大家列举类似机构）
3.想改进此种夹具，就是加锁紧功能，夹紧之后不会因外界因素松动（比如震动）

mixin0756 · 发表于 2013-11-14 22:23:40

锁定滚轮就就不会松动

横刀揭斧看 · 发表于 2013-11-14 22:24:10

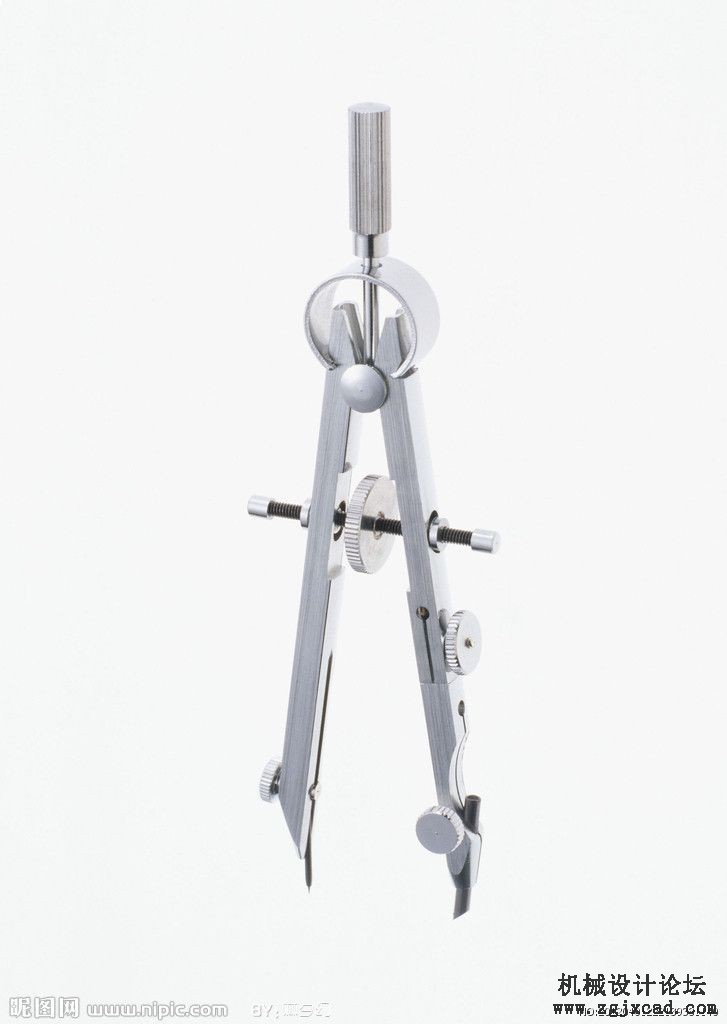

有类似的圆规

[img]

上进的娃 · 发表于 2013-11-14 22:25:03

我刚刚画了一个图，可不可以在滚轮上面弄几个槽，接着在规定固定板上加一个螺栓呢？起到反锁效果呢?

dukaijixie · 发表于 2013-11-14 22:25:59

应该有的

qdtruck · 发表于 2013-11-14 22:26:41

用手转动滚轮就可以缩紧或松开。此时估计需要把那个把手拉开。松开把手，把手就可以卡在滚轮上。就可以锁紧和防止震动了！

1032220424 · 发表于 2013-11-14 22:27:41

螺旋夹紧么

无名小卒 · 发表于 2013-11-14 22:28:26

从网上找了一个液压的夹具，左边夹紧，右边松开

轩辕相濡 · 发表于 2013-11-14 22:29:22

这个工具自身就有夹紧装置
