各位大侠如何画槽钢的焊接机架？

891154223 · 发表于 2013-11-14 22:21:03

槽钢焊的架子，三维图好画，二维图应该怎么表示才简单清楚？

无名小卒 · 发表于 2013-11-14 22:21:52

用什么软件？Solidworks的话，出切割清单，该表焊接符号的标上。
操作人员能看懂就行了

苦菩提 · 发表于 2013-11-14 22:22:42

一直用CAD。

逍遥处士 · 发表于 2013-11-14 22:23:20

是空间结构还是平面结构？平面结构就把平面放纸上，空间结构把主平面放纸上，然后补几个侧视图。
另外节点补几个局部放大图，或者局部剖视图。

打死你 · 发表于 2013-11-14 22:23:55

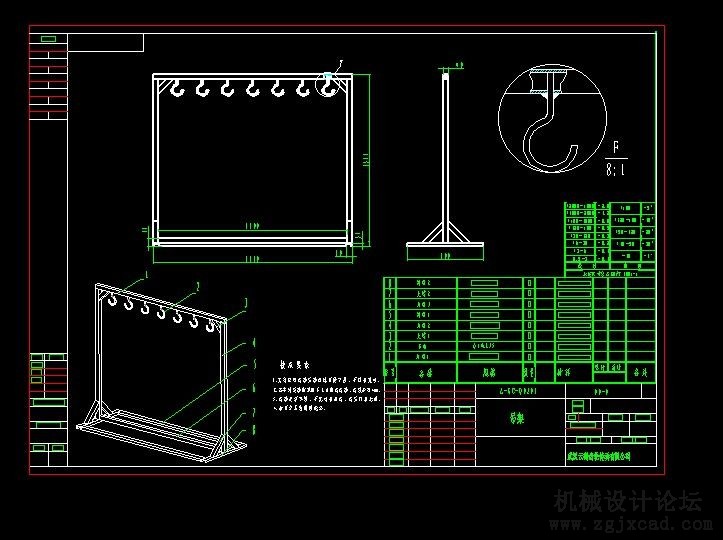

这个怎么样？其实都不需要二维图，只不过照顾到领导的喜好加上去了。

老爹的鸟枪 · 发表于 2013-11-14 22:24:27

中间带截面图不就行了？

891154223 · 发表于 2013-11-14 22:25:12

谢谢各位，我的意思是，图很简单就是几个槽钢搭个架子一焊。
然后材料直接标槽钢的型号就行了
就是想问下细节方面，怎么做，例如每一截的槽钢长度都不一样，是依次标出还是标个总体的，然后让老师傅自己去焊

WUHANLIST · 发表于 2013-11-14 22:25:57

在明细栏里列一个不同长度槽钢的清单，画几个截面图，搞定。

lmgx888 · 发表于 2013-11-14 22:26:44

5楼的挺好的，最重要的是焊工师傅能看懂

yinzengguang · 发表于 2013-11-14 22:27:36

无名小卒发表于 2013-8-20 08:38

用什么软件？Solidworks的话，出切割清单，该表焊接符号的标上。操作人员能看懂就行了

SW三维图也是焊接图吗？这样出的二维图直接就可以吗？
