这个内球面大小怎么测量呀！

半条街 · 发表于 2013-11-14 22:19:44

内球面大小怎么测量！

luxiang821 · 发表于 2013-11-14 22:20:19

刚才网络升级内容发错了，不好意思。

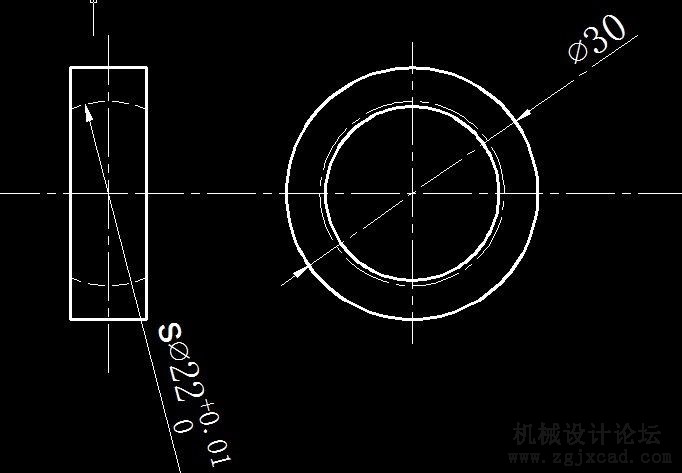

你这个测量还真不简单呢，看图纸比例厚度也就8mm左右，弧面短对测量结果影响很大。
而且公差才0.01，三坐标测量供采点的面越短，测量越不准。
做专用检具的话，间接测量机构布置空间太紧张，距离近测量误差也比较大。

一毛 · 发表于 2013-11-14 22:20:59

回答问题居然也乌龙啊^*^

luxiang821 · 发表于 2013-11-14 22:21:57

一毛发表于 2013-4-10 17:12

回答问题居然也乌龙啊^*^
刚才同时打开两个网页，回复时提示在升级。
过了一会再试的时候，直接把那个简单问题的答案粘上去了。
这个比较麻烦的还没想好怎么回答，刷新网页才发现第一次发到这里来了。
真是不好意思啊。

ttlegyq · 发表于 2013-11-14 22:22:30

拿内径百分表或内径千分表打。

东方健 · 发表于 2013-11-14 22:23:24

用轮廓仪一下就搞定，哈哈哈

qargqert · 发表于 2013-11-14 22:24:15

进来学习下

luxiang821 · 发表于 2013-11-14 22:25:00

ttlegyq 发表于 2013-4-10 17:40

拿内径百分表或内径千分表打。
不过你的建议倒是给我一个提示，不一定非要固定测量平面。
可以像你说的那样，多测几个截面，取最大值。

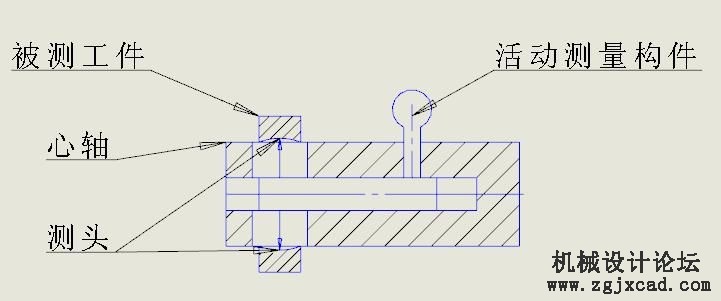

前提是工件要定心固定，测量机构（三点式或者两点式）可以在定心轴里滑动。标准件可以做成环槽状（具体工艺优化没有细想）。用标准件校正表调零后，先用心轴（涨轴）定心，推动测量构件在心轴内滑动找到最大点即可。
补充：内槽卡和内径表面临一样的问题，因为它们检测的剖面是直线，而这个工件剖面是圆弧，同样需要先确保一个方向是调平的，我画的方案就是用涨轴先把工件轴线那个方向定死，再找最高点。零件配合精度有保证应该能达到要求。

luxiang821 · 发表于 2013-11-14 22:25:40

ttlegyq 发表于 2013-4-10 17:40

拿内径百分表或内径千分表打。
可以定制OD规，像马尔那样两瓣的弹性体测头。
