求助：这个工具的结构原理图

very0717 · 发表于 2013-11-14 22:19:39

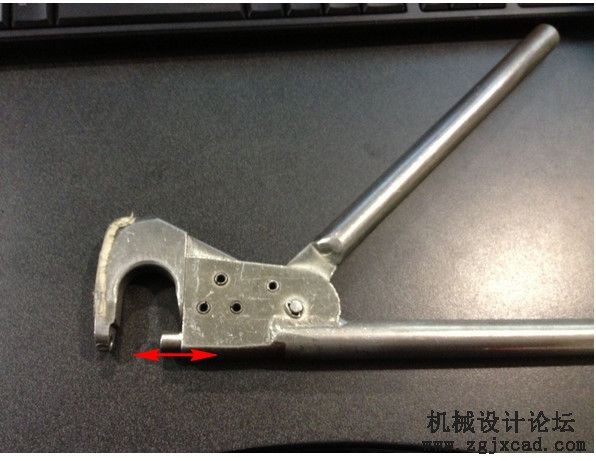

这种钳子国内买不到，现在打算要制作一把，但没见过实物，不知道里面结构怎么样的。
请大家帮帮忙。

一碗汤wh · 发表于 2013-11-14 22:20:24

大神，光知道外形，不知道动作就能画出原理图来，牛叉！

刘志海 · 发表于 2013-11-14 22:20:57

1234567890

949457130 · 发表于 2013-11-14 22:21:39

楼上的高手啊！

a7682673 · 发表于 2013-11-14 22:22:12

刘志海发表于 2013-8-31 08:58

1234567890
个人认为是弹簧

刘志海 · 发表于 2013-11-14 22:23:02

刘志海发表于 2013-8-31 08:58

1234567890
原理应该跟管钳差不多，那种剪塑料管的

刘志海 · 发表于 2013-11-14 22:24:01

a7682673 发表于 2013-8-31 09:26

个人认为是弹簧
那个推进的圆柱条，有点像千分尺里那样旋转推动

名字太炫不好 · 发表于 2013-11-14 22:24:52

楼上画图的兄弟强

very0717 · 发表于 2013-11-14 22:25:42

应该是这样的动作，我也没见过实物。老美发过来的、

冷冲模具制造 · 发表于 2013-11-14 22:26:16

学习了！
