圆柱面上如何焊接螺旋筋

快乐的海绵 · 发表于 2013-11-14 22:17:35

如图圆柱面内均匀焊接5道导向筋。圆筒外径500mm，长度2000。现在工人冷敲，热弯都试过，均不怎么理想，有没有做类似产品的社友，指点一二，不胜感激。

心学 · 发表于 2013-11-14 22:18:14

不会、、、、、，等高人解答。

itwotwo · 发表于 2013-11-14 22:18:48

问题可能在焊接的圆筒圆度上，有缝焊管两端加个端面帮着定型可能好点。

gshqun · 发表于 2013-11-14 22:19:37

找一个厚壁管，外径=500-2倍钢筋直径，将钢筋一头点焊住，逐点加热缠绕在外圆上（用手锤敲击达到紧密），达到所需长度后取下，放入钢管内孔整形后焊接即可。

shikeye · 发表于 2013-11-14 22:20:35

等高人解答

angel1399793 · 发表于 2013-11-14 22:21:17

这个我做过类似的——螺旋叶片

搞这个其实不复杂，问题的关键就是螺旋叶片平面展开的办法

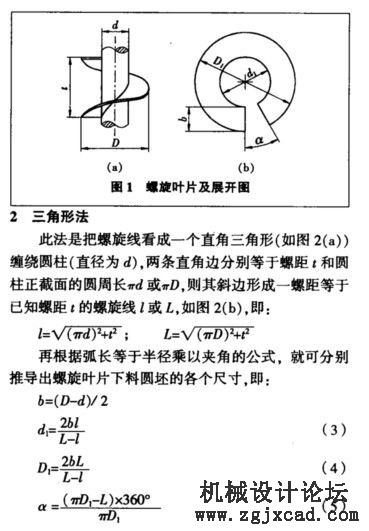

展开的平面图按如图中所示的办法绘制。
看楼主的3d图形，楼主只需要螺纹中的一小节，楼主可按照需求自行在所绘制的平面展开图上截取。

lmgx888 · 发表于 2013-11-14 22:22:07

学习中，希望有视频来看看，谢谢

无心2010 · 发表于 2013-11-14 22:23:06

找一个钣金展开软件，很简单
