疑似绞龙联轴器结构，实在弄不明白

whzh00 · 发表于 2013-11-14 22:15:03

下图中是绞龙管与电机减速机联接部分，应该是联轴器的作用吧，看的人家的设备，内部结构不清楚，貌似是有花键联接，主要疑惑的是B部分的两个螺栓作用，B部分是个环套，套在绞龙管外侧的圆管上，那螺栓也不能用来调整绞龙管（还隔着一个圆管），A应该是起密封作用的，不知道和A是怎么联接的，还有就是C和A是怎么联接的呢？是不是有这种联接件，实在弄不明白。
请大家分享经验。谢谢。

whzh00 · 发表于 2013-11-14 22:15:47

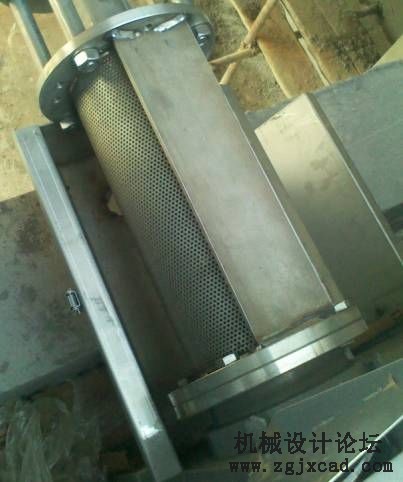

如图

whzh00 · 发表于 2013-11-14 22:16:39

图2是绞龙轴上一段没有叶片，能起到挤压物料水分的作用，不知道对大家有没有用，分享一下。
另附一个问题，请大家思考，既然光轴能挤压，那焊接上一个页片高度小一些，反向的绞龙页片，挤压
作用会不会更好一些。我自己分析的结果是可能挤住的那一段物料一直出不来，不起作用，但是没做过
实验有点不死心。要是两股相反的力能将物料供起来可能这个结构还有一点作用。

mixin0756 · 发表于 2013-11-14 22:17:13

你说的就是一台螺旋压榨机。

水水5 · 发表于 2013-11-14 22:17:59

铰刀确实是在电机侧有一段是反向叶轮，但是这个取决于出料口位置，不能成死料。就是料必须能排出
右侧应该不是电机，应该是减速机吧，绞龙直接和电机连接转速太快
绞龙转速多少？
作用和连接方式等要系统的分析，这个设备在整个工艺系统中的作用，物料的流动方式等，然后推断这个设备的功能，进而推断机构

东海fyh126 · 发表于 2013-11-14 22:18:46

BC里面是轴承。
