如何选直线轴承，跪求

520zjwtcabc · 发表于 2013-11-14 22:13:23

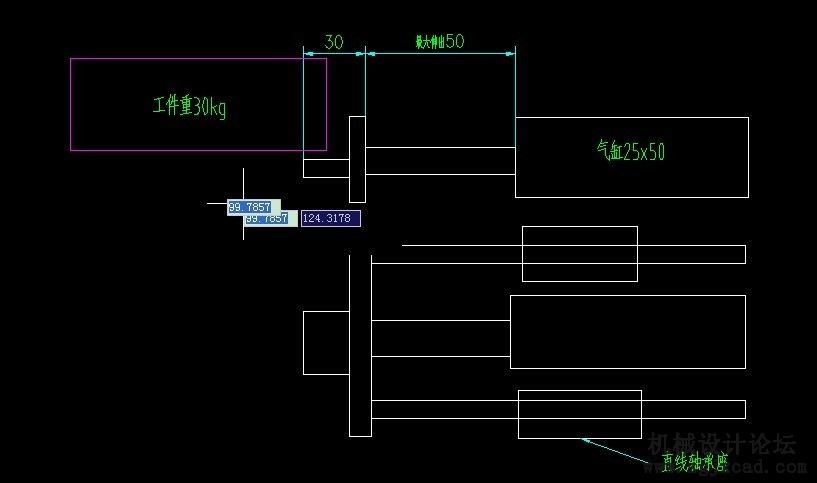

就是这个图，我在选型直线轴承的时候，只有动载荷和静载荷的多少之类的。这些都是符合的，我初步是选了LM16UU.因为的这个还收到扭矩的作用，求高人能指点。最好定量的说明下，感激不尽。

520zjwtcabc · 发表于 2013-11-14 22:14:23

补充下：直线轴承座与气缸伸出端平齐。

Michael0576 · 发表于 2013-11-14 22:15:07

http://wenku.baidu.com/view/4b3b46f07c1cfad6195fa7df.html

520zjwtcabc · 发表于 2013-11-14 22:15:50

Michael0576 发表于 2013-9-17 10:42

http://wenku.baidu.com/view/4b3b46f07c1cfad6195fa7df.html
帅哥，你还是没有理解我的意思。这里有一个扭矩。而你一般资料上面不提供这个。

品丰-程 · 发表于 2013-11-14 22:16:50

选25的吧，16单薄了

天路客向东 · 发表于 2013-11-14 22:17:31

你说的扭矩是30kg物体伸出产生的吗？
如果是，可以理解为光轴的弯矩，校核轴径先，刚度、强度都符合要求。
轴承本身在这种情况下受力比只受单独压力情况复杂，取大一些较有保障。

极速北极光 · 发表于 2013-11-14 22:18:31

不应该采用悬臂吧，

徐三哥 · 发表于 2013-11-14 22:19:17

25的气缸小了点。
直线轴承只起导向作用，外加扭力的话是要选大一点的。25差不多了。

yecaixun · 发表于 2013-11-14 22:20:07

这个线性导轨与气缸前端螺纹孔之间是不是自由公差？如果自由公差，这样线性导轨前后出现一高一低，这样就出现扭力了。最好是在安装线性导轨与气缸前端板之间，添加浮动接头，这样就可以了。
小弟不才，不知道是不是这样的。

520zjwtcabc · 发表于 2013-11-14 22:21:03

yecaixun 发表于 2013-9-18 16:10

这个线性导轨与气缸前端螺纹孔之间是不是自由公差？如果自由公差，这样线性导轨前后出现一高一低，这样就出 ...
兄弟说的有道理的。我这个的具体设计，中间气缸固定板后面有腰型孔，可以上下浮动。然后那2个直线轴承处用的固定块是配焊接上去的。我是觉得还没到用浮动接头的地步，应该能调节的过来的。虽然没有十层把握，哈哈，毕竟花的是公司的钱
