图上这两个符号分别表示什么意思?

[复制链接]
查看: 367|回复: 7

该用户从未签到

发表于 2013-11-14 22:10:18 | 显示全部楼层 |阅读模式


回复

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:11:13 | 显示全部楼层
是不是垂直度与平行度
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:11:48 | 显示全部楼层
垂直度跟平行度吧
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-11-14 22:12:42 | 显示全部楼层
是垂直度和平行度
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:13:41 | 显示全部楼层


回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:14:17 | 显示全部楼层
这是貌似五六时年代旧标准,在孔夫子旧书网买的书上看过
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:15:02 | 显示全部楼层
这两个符号,是《形位公差》老标准。在1979年实行新标准
(即现在使用的标准)之前,机械行业就是使用这种标准。

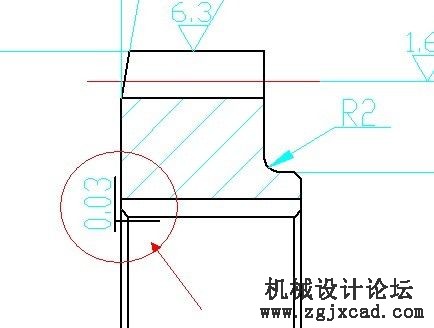

  上面符号,表示孔中心线与齿轮端面的不垂直度。(那时,不
称垂直度)基准是端面。

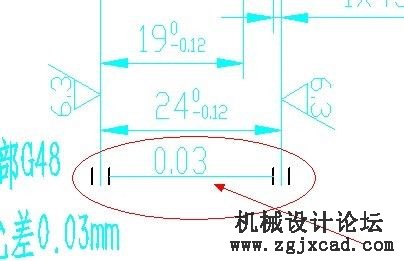

  下面的符号,表示两平面的不平行度。(那时,不称平行度)
两平面互为基准。
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2013-11-14 22:15:38 | 显示全部楼层
不知道
回复 支持 反对

使用道具 举报
