皮带分层机的传动结构不懂！请教

十年一键 · 发表于 2013-11-14 22:09:16

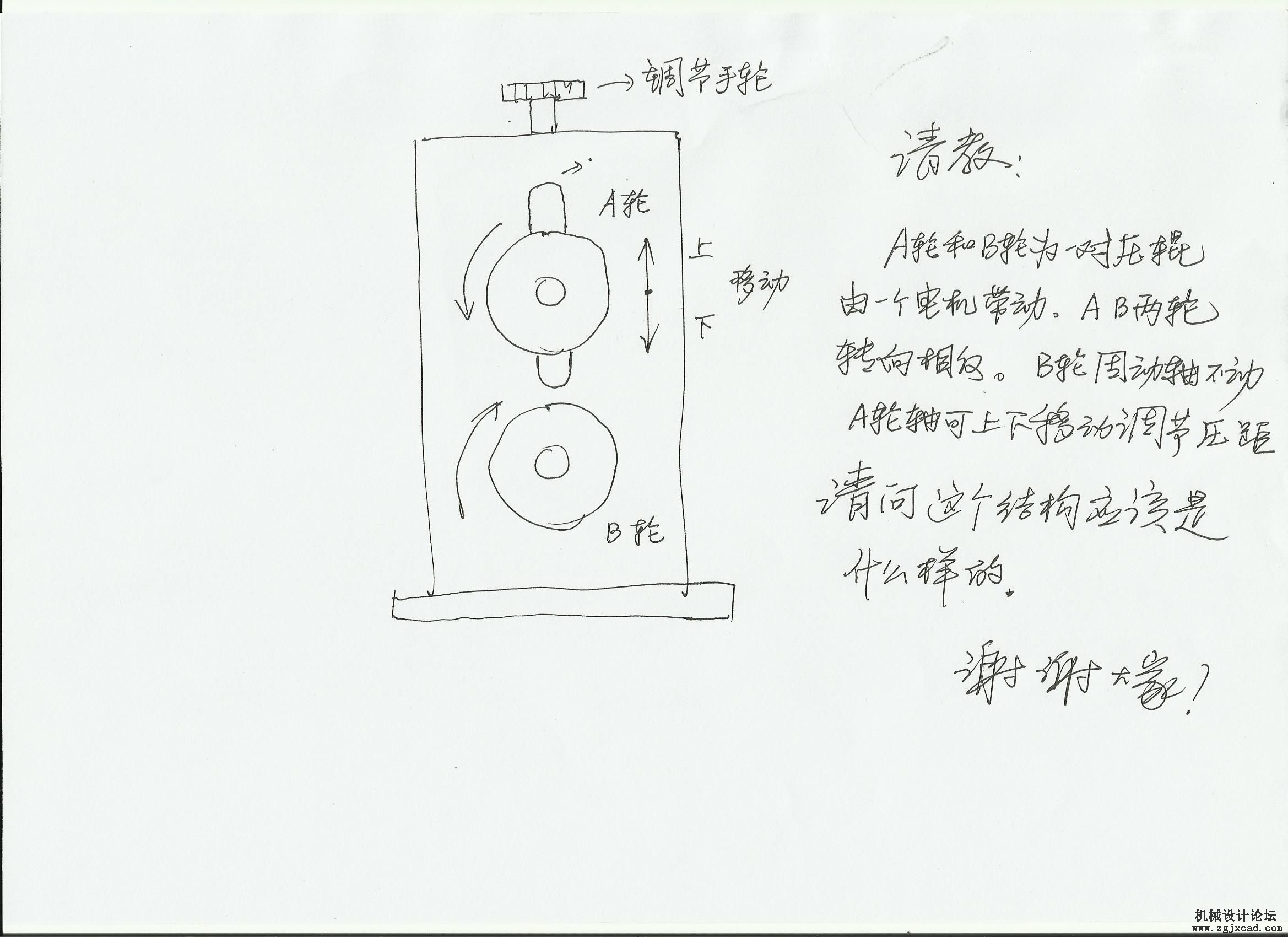

各位好！如图我被这个问题困扰了很久。希望各位大虾不吝赐教！在这里先谢谢了！

ame0624 · 发表于 2013-11-14 22:09:49

你不已经画出来了吗

十年一键 · 发表于 2013-11-14 22:10:47

呵呵！关键是如何实现。用一个电机带动的话。我觉得有点不好处理。搞不清楚里面的接够是什么样的

十年一键 · 发表于 2013-11-14 22:11:40

上一个图

十年一键 · 发表于 2013-11-14 22:12:29

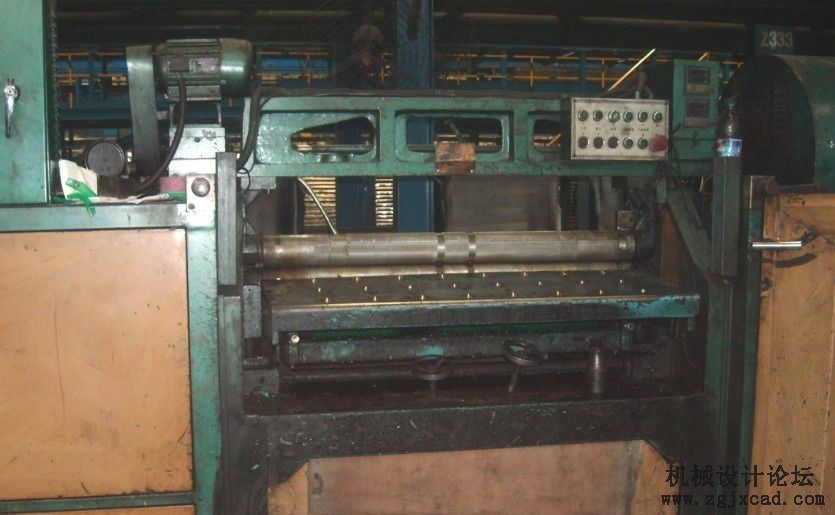

就是这个设备。作用是PVC皮带分层用的

huyinkun · 发表于 2013-11-14 22:13:28

不知道楼主知道剖层机不？结构就是你要的这样的。里面用万向节带动压辊的。

十年一键 · 发表于 2013-11-14 22:14:23

huyinkun 发表于 2013-10-7 16:40

不知道楼主知道剖层机不？结构就是你要的这样的。里面用万向节带动压辊的。
先谢谢！不过我还是不太明白

逍遥处士 · 发表于 2013-11-14 22:15:21

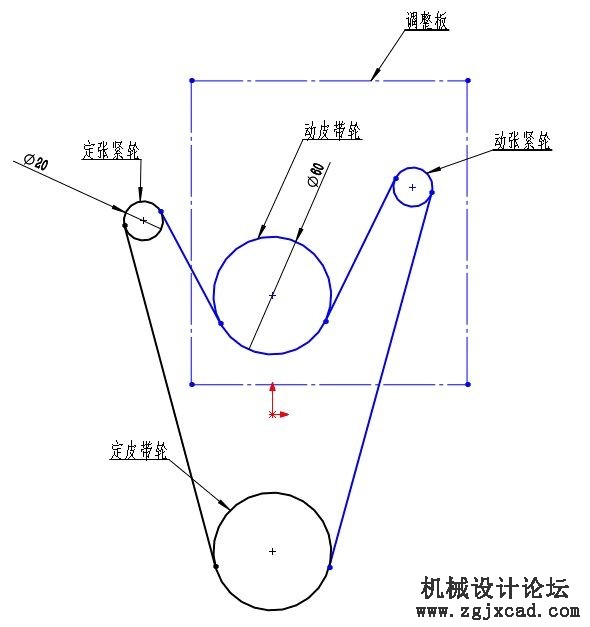

不知是否是这样。

tmouse416 · 发表于 2013-11-14 22:15:59

调整间隙的范围小的话就用2个齿轮，一个钢的一个塑料的
调整范围大的话就用双面的时规带

kumufchun · 发表于 2013-11-14 22:16:46

主动轮电机驱动从动轮用弹簧压紧在主动轮上即可跟着一起转动最终压力可以带着PVC分层即可
