多大力不至于薄板破坏

zengyannian · 发表于 2013-11-14 22:08:37

问题如图，条件不够可以加，给个思路也可。谢谢

karlmayerdesign · 发表于 2013-11-14 22:09:26

楼主会用ANSYS或者ABAQUS不这个很容易分析的

冯霜杰 · 发表于 2013-11-14 22:10:06

没看太明白，均布载荷在R1和R2构成的环形区域内？。还是R1区域内有个均布载荷，R2区域内有另一个均布载荷，无论哪种情况最后都是冲出个R1的孔啊，怎么会有R2的孔呢？

zengyannian · 发表于 2013-11-14 22:10:36

冯霜杰发表于 2013-10-11 17:08

没看太明白，均布载荷在R1和R2构成的环形区域内？。还是R1区域内有个均布载荷，R2区域内有另一个均布载荷， ...
均布载荷在大于R2，小于R1的环形区域内。这区域施加多大的里，薄板会给破坏掉？

冯霜杰 · 发表于 2013-11-14 22:11:29

SW可以做简单分析，不过没数据。帮不了你，你自己弄下吧，或者给给数据。帮你弄一下，还有你的目的是不让它坏掉，还是要冲出个孔来要说清楚。

冯霜杰 · 发表于 2013-11-14 22:12:09

板的尺寸都要有，R1、R2要有确切数字，允许变形量多大。

ame0624 · 发表于 2013-11-14 22:13:01

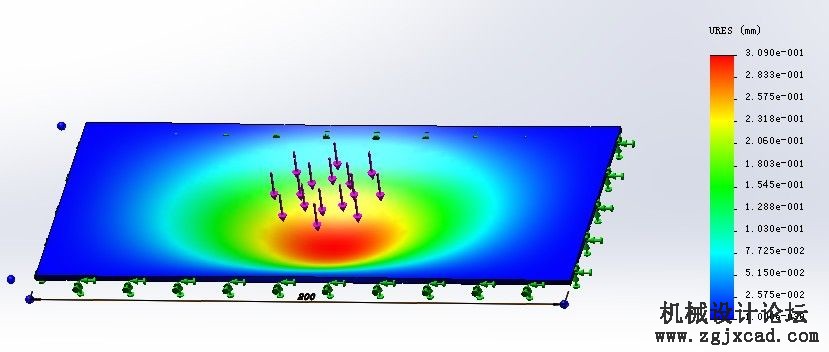

用SW的有限云分析

neckman · 发表于 2013-11-14 22:13:34

算下板材冲压啊，

qiuqiu1234 · 发表于 2013-11-14 22:14:17

板材冲压力计算公式好像是孔的周长乘板厚乘剪切强度再乘1.3，印象中的
