图太难看了，哪位帮我修正下零件图

行中 · 发表于 2013-11-14 22:07:58

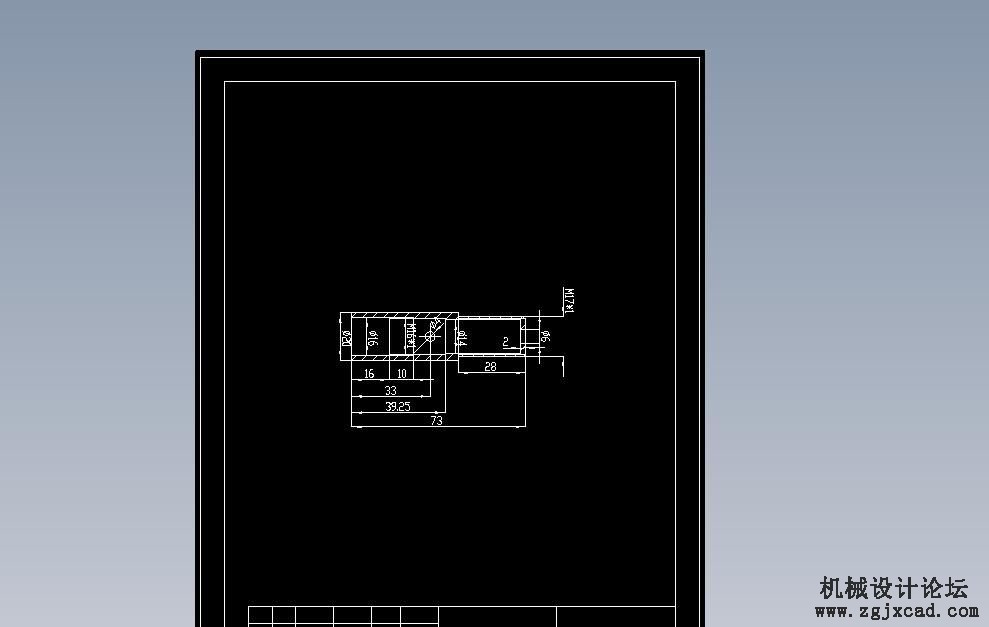

图太难看了，哪位帮我修正下零件图，我是做车床的。实在不好意思给人看。谢谢。

工程图.dwg
2013-7-26 19:35 上传
点击文件名下载附件
下载积分: 威望 -8 点
112.72 KB, 下载次数: 4, 下载积分: 威望 -8 点

小花0324 · 发表于 2013-11-14 22:08:30

怪我眼睛不好使，看不清，不好意思

好方案 · 发表于 2013-11-14 22:09:29

看不清。
不过实际人家看得懂就行，美观是第二位的。

东海fyh126 · 发表于 2013-11-14 22:10:20

这图加工出来也是高手啊。。。。。

有恒 · 发表于 2013-11-14 22:11:07

图是装配？怎么看上去好像有两种剖面线？水平数据方向好像有问题？

Michael0576 · 发表于 2013-11-14 22:11:42

cad 最好做个模版，各种线条对应线宽线性眼色啊什么的分图层存放，看起来就明朗多了

wl7263920 · 发表于 2013-11-14 22:12:33

现在画图的太懒了，我发现搞设计画图花的时间才是最少的

行中 · 发表于 2013-11-14 22:13:09

好方案发表于 2013-7-26 20:57

看不清。
不过实际人家看得懂就行，美观是第二位的。
大侠帮我整下吧

jixiangcun · 发表于 2013-11-14 22:14:04

这个图还是能看得出来的，就是画得太紧揍了点

雷少ss · 发表于 2013-11-14 22:14:51

那两个尺寸是M17*1和M16*1吗？
模糊看不清。
整体结构看懂了，就是怎么有两种剖面符号，这个有点疑问
