求助,关于平行度的问题
返回列表
发布主题
求助,关于平行度的问题
[复制链接]
查看:
625
|
回复:
9
very0717
very0717
当前离线
积分
27
该用户从未签到
发表于 2013-11-14 22:07:44
|
显示全部楼层
|
阅读模式
关注机械设计论坛微信公众平台,直接获取网盘资源下载链接

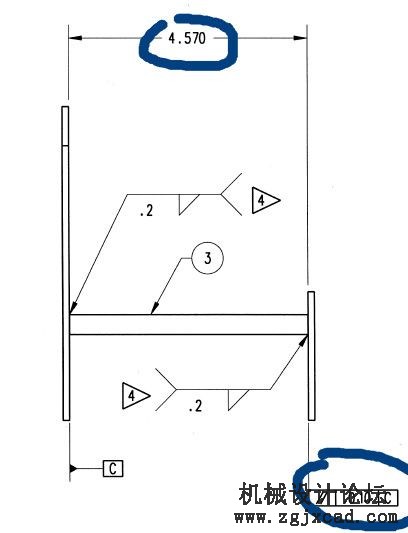

以上尺寸是英制
这是2个面的尺寸和平行度
4.570这个尺寸的公差是+-0.010。
但又标了一个平行度。
那么这2个面,我量出来在什么范围之内是符合图面要求的?
回复
使用道具
举报
fifochl
fifochl
当前离线
积分
63
该用户从未签到
发表于 2013-11-14 22:08:35
|
显示全部楼层
形位公差比尺寸公差还大?
回复
支持
反对
使用道具
举报
探索号QM
探索号QM
当前离线
积分
150
该用户从未签到
发表于 2013-11-14 22:09:05
|
显示全部楼层
可以问一下客户,两个公差以哪个为准?
回复
支持
反对
使用道具
举报
fifochl
fifochl
当前离线
积分
63
该用户从未签到
发表于 2013-11-14 22:09:54
|
显示全部楼层
尺寸公差指实际尺寸应在4.56~4.58之间
而平行度是指以C平面为基准的两平行面所包容的最小实际平面距离,与4.57没有关系啊
回复
支持
反对
使用道具
举报
机械梦想者2
机械梦想者2
当前离线
积分
42
该用户从未签到
发表于 2013-11-14 22:10:26
|
显示全部楼层
公差采用什么原则啊,如果两个尺寸都很重要的话,那都要保证。
回复
支持
反对
使用道具
举报
LIAOYAO
LIAOYAO
当前离线
积分
232
该用户从未签到
发表于 2013-11-14 22:11:26
|
显示全部楼层
请问楼主,这是焊接件吗?
.01" = 0.0254 mm
4.57" = 11.608 mm ,按照图纸比例看两块板的厚度,大约是0.8mm左右,
很难搞得说。
回复
支持
反对
使用道具
举报
houyongfeng
houyongfeng
当前离线
积分
130
该用户从未签到
发表于 2013-11-14 22:11:56
|
显示全部楼层
路过
回复
支持
反对
使用道具
举报
891154223
891154223
当前离线
积分
214
该用户从未签到
发表于 2013-11-14 22:12:26
|
显示全部楼层
保证平面度吧,4.565-4.575合格
是这样吗?
回复
支持
反对
使用道具
举报
donggaord
donggaord
当前离线
积分
67
该用户从未签到
发表于 2013-11-14 22:13:13
|
显示全部楼层
诸位的形位公差课都应回炉再造。
尺寸要求 4.570±.010,定义了.020 的公差带。平面度要求.010是进一步约束连个面的平行关系,这个.010 在尺寸公差带.020的范围内浮动。
回复
支持
反对
使用道具
举报
p_p_5566
p_p_5566
当前离线
积分
21
该用户从未签到
发表于 2013-11-14 22:14:00
|
显示全部楼层
0.01×25.4=?
回复
支持
反对
使用道具
举报
