真空泵支架 用钢板和槽钢的疑问？

一剑孤城

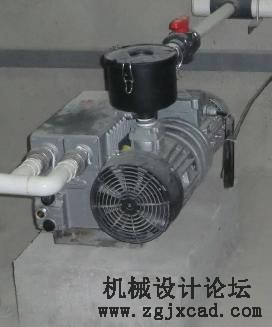

如图1所示：为现场的一台真空泵，但由于施工问题，需要抬高20cm左右，打算用钢支架抬起20cm。

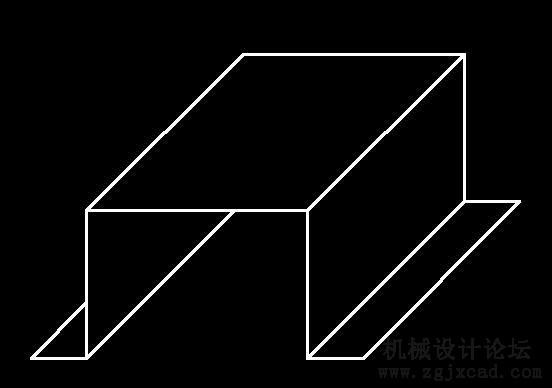

A，车间工人即现场施工的人员说，用钢板折出图2所示样子，开好孔，用作支撑架，安装在真空泵和水泥墩子间。

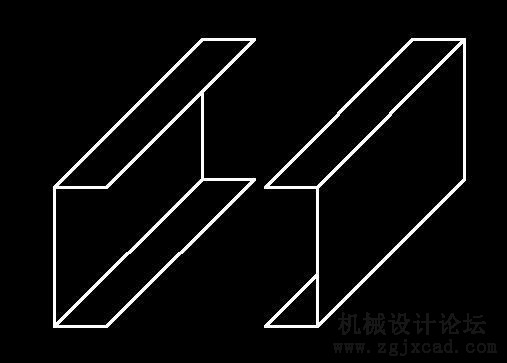

B，上级总经理认为，钢板支撑架会产生共振问题，具体他也没说怎么共振。他说，即使要抬高，也应该用槽钢。如图3所示。

请问，这个到底会产生怎么样的共振，A和B方法哪个可取？选取的理由是什么？还是说两者都可以，或者都不可以？
PS：多问一个问题，根据建议，真空泵进气管路除了要安装球阀，还需安装止回阀，请问止回阀是有何作用？

chntod

1.直观上“感觉”第二种比第一种的刚度大，因为电机的频率越靠近支座的固有频率的话，则动应力越大，接近时就产生共振，而电机的频率应该小于支座的固有频率，所以要选择刚度大、固有频率大的支座形式，所以用第二种振动会小
2.假如现在的水泥柱脚上已经有螺栓孔的话，只能用第二种方式，因为第一种上下两个螺栓孔对不住，第二种就合适
综合，要听你“上级总经理”的话，就算错了也没错！

一剑孤城

chntod 发表于 2013-2-27 10:28

1.直观上“感觉”第二种比第一种的刚度大，因为电机的频率越靠近支座的固有频率的话，则动应力越大，接近时 ...
多谢，电机功率3kW，最后一句是精辟。。。{:soso_e129:}

ame0624

1止回阀是为了防止反流冲击系统所用
2.第二种安装方式好，直接用20槽钢焊接

biggunner

槽钢方便
中间加上链接、加筋

一剑孤城

biggunner 发表于 2013-2-27 10:48

槽钢方便
中间加上链接、加筋
为什么要连起来？连起来和什么好处？

biggunner

一剑孤城 发表于 2013-2-27 10:49

为什么要连起来？连起来和什么好处？
不会晃动
强度也有加强
槽钢应该c口向外，背向放置，方便安装

成形极限

直觉告诉我，不如用砖头和水泥

头发甩甩

7楼的建议好，可以消除一些共振。
止回阀就是通常说的单向阀！作用是防止介质倒流！
介质倒流会引起泵叶轮的反转，可能导致泵的烧毁！ 止回阀正好就保护了泵和管路

快乐的海绵

以前做过这个，当时是几台泵并联的，泵小时用的前面的那种方案，泵大时用槽钢，现在你这里才一台泵，钣金折弯的钢板应该是够强度了（可以加加强筋），一般也不会引起共振。当然要结合你的实际情况，前者得有折弯机，后者有焊机就行。
